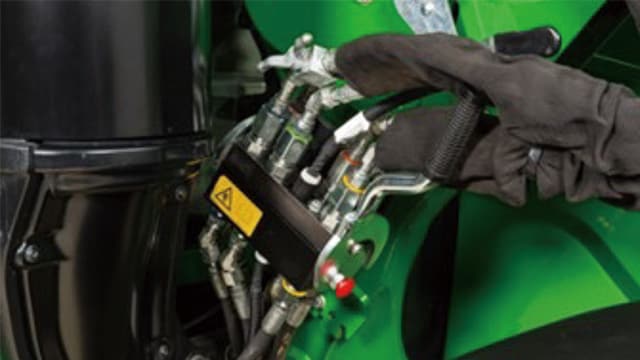

マルチカプラ
油圧ラインの接続・取外しがワンタッチで簡単。つなぎ間違えを防止し、脱着作業時間を大幅に短縮することができます。
装着時
- マルチカプラの側面の赤いボタンを押してハンドルを持ち上げ、フロントローダ側のマルチカプラをトラクター側マルチカプラに接続します。
- ハンドルを下にまわしてピンを両カプラにはめます。
取り外し時
- マルチカプラの側面の赤いボタンを押して、ハンドルを持ち上げ、ホースを切り離します。
- 切り離したマルチカプラ上面は、フロントローダブームにあるフックにかけます。
油圧ラインがワンタッチで着脱可能。
ローダの単純作業がラクに行える。

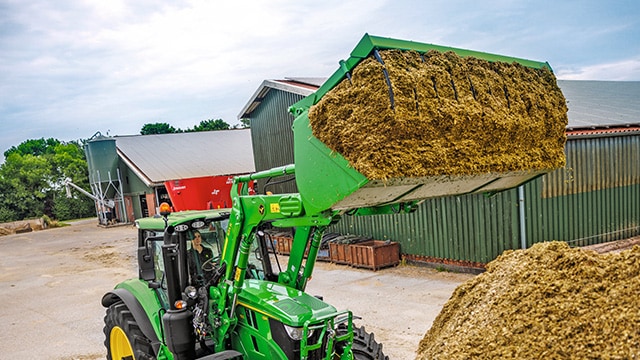

機械式平行リンク装置を搭載
先端アタッチメントに荷を積んだまま、レバー1本の操作で「平行上昇･平行下降」ができ、単純運搬に威力を発揮します。
- ※写真はヨーロッパ仕様のため、国内仕様と異なる場合があります。
ローダ作業から伝わる衝撃や振動を最小限に抑える。
フレームへの取り付け
ローダフレームは、トラクターのフルフレームに直接装着するため、あらゆる重負荷作業に耐える強さを実現し、各動作による振動をフルフレームで吸収するため、オペレーターの負担を最小限に抑えます。

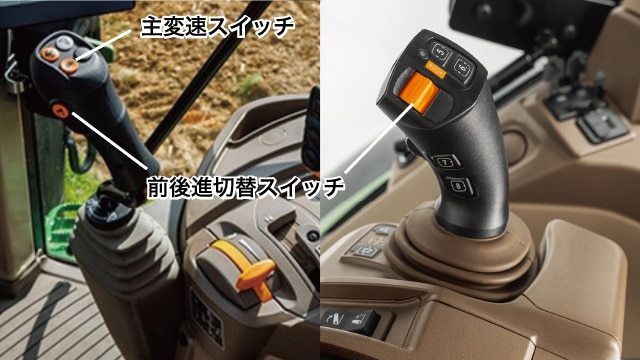

ギアシフト機能を搭載。
ギアシフト
ジョイスティック1本でローダの作業と、トラクターのギア変速が可能です。（P、Q、C仕様共通）
フロントローダ適応表
| ローダー型式仕様＼トラクター型式 | JD-6090M～JD-6140M | JD-6145M／JD-6155M | JD-6175M／JD-6195M | |
|---|---|---|---|---|
| JD-623R | MQ-M | ● | ||
| JD-663R | MQ-M | ● | ||
| JD-683R | MQ-M | ● | ||
フロントローダ主要諸元
| 販売型式名 | JD-623R | JD-663R | JD-683R | ||
|---|---|---|---|---|---|
| 適応トラクター | JD-6090M JD-6100M JD-6110M JD-6120M |
JD-6130M JD-6140M |
JD-6145M JD-6155M |
JD-6175M JD-6195M |
|
| A | グランドリーチ（mm） | 2590 | 2550 | 2885 | 2970 |
| B | ヒンジピン高さ（mm） | 4090 | 4125 | 4495 | 4480 |
| 揚力（ピボットポイント）（kg） | 2300 | 2390 | 2290 | 2495 | |
| C | ダンピングクラアランス（mm） | 3125 | 3090 | 3450 | 3435 |
| D | ダンピングリーチ（mm） | 830 | 760 | 1025 | 1335 |
| E | ダンプ角（度） | 59 | 59 | 60 | 60 |
| F | スクイ角（度） | 49 | 49 | 48 | 48 |
