インプルメント
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/089a4673cd/img_implement_01.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/73326ecace/img_implement_02.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/c825acbba3/img_implement_03.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/f47cad48dd/img_implement_04.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/004c73983b/img_implement_05.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/401f994f10/img_implement_06.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/a920d8da7e/img_implement_07.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/c5152a18d6/img_implement_08.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/34aa385a9b/img_implement_09.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/b17811046f/img_implement_10.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/04be84c953/img_implement_11.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/30d4303828/img_implement_12.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/fb07300661/img_implement_13.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/fb07300661/img_implement_13.jpg)
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/07cf6248a7/img_implement_15.jpg)
![トラクターとの一体感を追求 多彩な作業を堅実にこなす](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/6aa086537f/img_loader_top_pc.png)
トラクター連動でできるその他の機能:
倍速禁止機能/オート機能/
スクイ・ダンプ・エンジン回転アップ機能
![ローダーの操作レバースイッチ画像](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/c059b495df/img_implement_18.png)

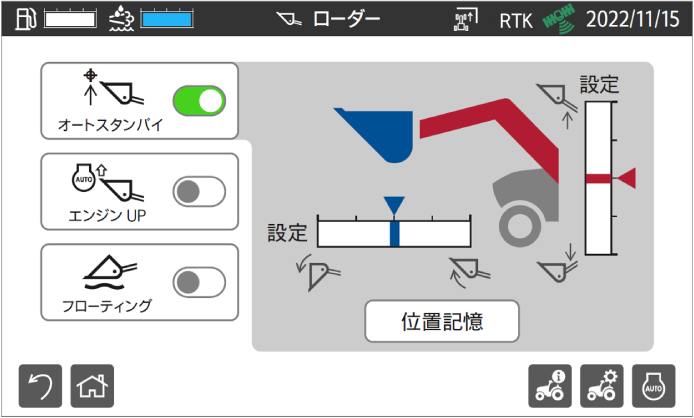

![タッチパネル式モニター画像](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/f5a8e68904/img_implement_19.png)

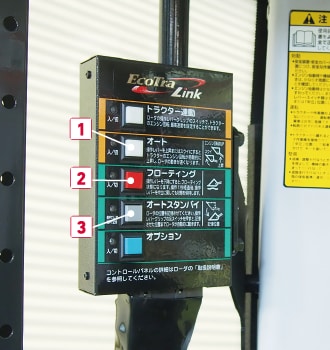

![オートボタン フローティングボタン オートスタンバイボタンを指す画像](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/implement/5c65ed533e/img_implement_20_pc.png)
名称 | ヤンマーフロントローダー | |
---|---|---|
販売型式名 | FL4104AMC/FL4104APC | FL5113AMC/FL5113APC |
仕様 | FLDH | |
全長※1(mm) | 5420 | 5640 |
全幅(mm) | 1415 | |
全高(バッケット接地時)(mm) | 1820 | 1855 |
持上制限荷重※2(N{kgf}) | 11800 {1200} | 14700 {1500} |
ヒンジピン高さ(mm) | 3370 | 3405 |
ダンピングクリアランス(mm) | 2580 | 2470 |
ダンピングリーチ(mm) | 605 | 820 |
最大リーチ(mm) | 1815 | 2085 |
リフトアームリーチ(mm) | 2400 | |
ダンプ角(度) | 52 | 50 |
スクイ角(度) | 40 | 47 |
リフトシリンダ(mm) | ∅60×∅40 | ∅65×∅40 |
ダンプシリンダ(mm) | ∅65×∅35 | ∅75×∅40 |
上昇/下降時間(複動)※3(秒) | 3.9 / 2.9 | 3.8 / 3.3 |
スクイ/ダンプ時間(秒) | 2.3 / 2.1 | 1.9 / 1.9 |
適応トラクター | YT488R/YT498R/YT4104R | YT5114R |
|
エコトラリンクとは、トラクター側のコントローラと作業機側のコントローラをダイレクトにつなげるシステム。トラクターと作業機との間で、双方向に様々な情報をやり取りすることで、操作性や作業性能などにおいて高度な制御が可能となります。
![トラクター側コントローラと作業機側コントローラが双方向で通信](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/9065e68b46/img_ecotralink_01.jpg)
![エコトラリンクで操作がシンプルに 作業が高能率に 仕上がりが高精度に 自動化の幅が広がる](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/fd82f377ce/img_ecotralink_02.jpg)
CAN通信搭載のトラクターでは、各コントローラをCAN通信で接続し、情報交換することで、エンジン・メーター・トランスミッション・ヒッチなどが統合制御されています。エコトラリンクではCAN通信を作業機側のコントローラまで広げることで、作業機側との連携が可能になります。しかも設定は、作業機のAGポート対応カプラをトラクターに接続するだけで簡単です。
![今までのしくみ説明図](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/2528d6b3ba/img_ecotralink_03.jpg)
![CAN通信でのしくみ説明図](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/bf3c62e3f1/img_ecotralink_04.jpg)
トラクター側からはエンジン回転数やPTO回転数、車速などの情報を作業機側へ、作業機側からは作業に適したエンジン回転数やPTO回転、車速などをトラクター側へ送ります。
![トラクターのカラーモニターで設定や作業状態を確認できる! トラクターの操作レバー・スイッチで作業機が操作できる! トラクター側コントローラ:エンジン回転数・PTO回転数・車速・レバー位置などの情報を作業機へ送ります。 設定はAGポート対応カプラを接続するだけ! 作業機側コントローラ:作業に適したエンジン回転数・PTO回転・車速などをトラクターへ送ります。](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/c059b2d6db/img_ecotralink_05.jpg)
![楽:シンプル操作シンプルマッチング 均:均一散布均一作業 省:最適速度で高能率、均一散布で肥料コストを約15%削減](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/8aab4ed8cd/img_ecotralink_06.jpg)
![散布量は一定](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/c68b01f300/img_ecotralink_07.jpg)
![散布の様子](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/1b9dc31456/img_ecotralink_08.jpg)
![HMT主変速レバースイッチとブロードキャスタ機能について](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/fe12ab8c62/img_ecotralink_09.jpg)
![カラーモニターで設定した散布量と落下量を確認](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/9f5d680049/img_ecotralink_10.jpg)
![](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/13a808a823/img_ecotralink_11.jpg)
MBC-PYシリーズ(40〜120PS)
![](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/5d26ea620e/img_ecotralink_12.jpg)
BC-AGシリーズ(45PS〜120PS)
![](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/29a6b14213/img_ecotralink_13.jpg)
CF504DY~1004DY・CFA504DY(40PS〜)
CS504DY~1004DY(40PS〜)
CM604WDY(45PS~)
![楽:シンプル操作シンプルマッチング 均:均一散布均一作業 省:最適速度で高能率、均一散布、過剰散布を防いで、薬剤コストを削減](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/40844512f6/img_ecotralink_14.jpg)
![目標反当たりの散布量をキープするために、車速が自動で変化! ①設定圧力を下げると・・・ ②車速は自動で下がる](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/e6ca7272db/img_ecotralink_15.jpg)
![圧力が変化しないため、散布中の噴霧状態も変わりません! ①目標反当たり散布量を上げると・・・ ②車速は自動で下がる](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/707be43c83/img_ecotralink_16.jpg)
![HMT主変速レバースイッチとスプレーヤ機能について](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/87ca1528c0/img_ecotralink_17.jpg)
![BSMシリーズ写真](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/4443341c3f/img_ecotralink_18.jpg)
BSM1059S(100PS~)・SM1259S(111PS~)
(各モデル特別対応)
※写真はイメージです。
![](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/c323ce6078/img_ecotralink_19.jpg)
![楽:シンプル操作 均:オートスタンバイでスムーズ作業 省:アクセル操作不要省エネ作業](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/e7cab90e6d/img_ecotralink_20.jpg)
![オートボタン:コントロールレバーを「上昇」または「スクイ」にすると、自動的にエンジン回転数がアップ。堆肥の積込み作業などが、よりパワフルに行えます。 フローティングボタン:複動油圧とフローティングがボタンひとつで簡単に切替えられます。 オートスタンバイボタン:あらかじめ記憶させた位置までローダを自動的に戻せます。同じ動作を繰り返す作業の能率が大幅に上がります。](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/b642f33c29/img_ecotralink_21.jpg)
![①エンジン回転アップ ②速度調整](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/d467a417c0/img_ecotralink_22.jpg)
![](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/23c14a8bd1/img_ecotralink_23.jpg)
![ドッキングローダ写真](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/151abcac24/img_ecotralink_24.jpg)
![ドッキングローダでの作業の様子](/ltc/jp/agri/products/tractor/yt488a_yt498a_yt4104a_yt5113a/img/20bda726ba/img_ecotralink_25.jpg)
次世代の農業を拓く、
ヤンマーのテクノロジー。
ヤンマーのテクノロジー。
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/31e4ee1912/img_top_03.jpg)
万全サポートがあれば、
仕事に打ち込める。
仕事に打ち込める。
![](/ltc/jp/agri/products/tractor/yt488r_yt498r_yt4104r_yt5114r/img/3bb895425f/img_top_02.jpg)
作業機付きトラクターの道路走行について(早わかり)
必要な対応を行うことで、トラクターに作業機を装着したまま道路走行ができるようになりました。必要な対応は、「早わかりシステム」でカンタンにご確認いただけます。
