特長
- 地面に設置するので、設置工事が比較的容易
- 大風量、高静圧タイプなので設置台数を最小限に抑えられる
- 機体上部にチャンバーボックスを設けてポリダクトで送風を分配可能
- 専用ダクトにより送風レイアウトを平面、立体的にアレンジ可能
施設園芸向GHP（ガス空調） - 室内機
栽培環境に合わせて選べる室内機
作物やハウスサイズに合わせて最適な室内機をご提案します。
床置きタイプ
吹出し→上面
天吊りタイプ
吹出し→前面
天吊りタイプ（ビルトイン）
吹出し→前面
床置きタイプ
大風量、高静圧で広範囲を1台でカバーする大型タイプ
仕様
- Dタイプ
| 形式 | YZFVP140MA | YZFVP224MA | YZFVP280MA | YZFVP355MA | YZFVP450MA | YZFVP560MA | YZFVP775MA | ||
|---|---|---|---|---|---|---|---|---|---|
| 能力 | 冷房（kW） | 14.0 | 22.4 | 28.0 | 35.5 | 45.0 | 56.0 | 77.5 | |
| 暖房（kW） | 16.0 | 25.0 | 31.5 | 40.0 | 50.0 | 63.0 | 90.0 | ||
| 高さ（mm） | 1,670 | 1,670 | 1,670 | 1,900 | 1,900 | 1,900 | 1,876 | ||
| 外形寸法 | 幅（mm） | 750 | 950 | 1,170 | 1,170 | 1,170 | 1,470 | 1,760 | |
| 奥行（mm） | 510 | 510 | 510 | 720 | 720 | 720 | 1,050 | ||
| 質量（kg） | 113 | 138 | 159 | 221 | 221 | 281 | 501 | ||
| 電源（AC-V） | 3相200 | ||||||||
| 電気特性 50/60Hz | 消費電力 | 冷房（kW） | 0.34/0.41 | 0.49/0.65 | 0.64/0.83 | 2.02/2.62 | 2.02/2.62 | 2.18/2.96 | 3.07/3.79 |
| 暖房（kW） | 0.34/0.41 | 0.49/0.65 | 0.64/0.83 | 2.02/2.62 | 2.02/2.62 | 2.18/2.96 | 3.07/3.79 | ||
| 運転電流 | 冷房（A） | 2.6/2.3 | 2.8/2.7 | 4.2/3.8 | 9.3/9.6 | 9.3/9.6 | 10.6/10.9 | 15.9/14.9 | |
| 暖房（A） | 2.6/2.3 | 2.8/2.7 | 4.2/3.8 | 9.3/9.6 | 9.3/9.6 | 10.6/10.9 | 15.9/14.9 | ||
| 送風機 | 形式 | シロッコファン | |||||||
| 電動機出力（kW） | 0.75 | 0.75 | 1.5 | 2.2 | 2.2 | 3.7 | 5.5 | ||
| 風量（m3/min） | 42 | 63 | 80 | 100 | 120 | 165 | 255 | ||
- 冷房能力は、JIS B 8627条件（室内側27℃ DB、19℃ WB、外気温度35℃ DB）暖房能力は、JIS B 8627条件（室内側20℃ DB、外気温度7℃ DB、6℃ WB）の能力
- 運転音値はJIS B 8627条件に基づいた音響パワーレベルの値です。
- 上記の数値は、室内機1台当りのものです。
- 能力特性は室内・外機の組み合わせにより変わります。
- 仕様・価格は、改良などにより予告なく変更することがありますのであらかじめご了承ください。
- 外気処理モード時、スポット省エネモード時は料金按分できません。P775以上の床置ダクト形は空調負荷按分方式を選択できません。
採用事例
胡蝶蘭、トマト、パプリカ、ピーマン、ハウスみかん
設置例

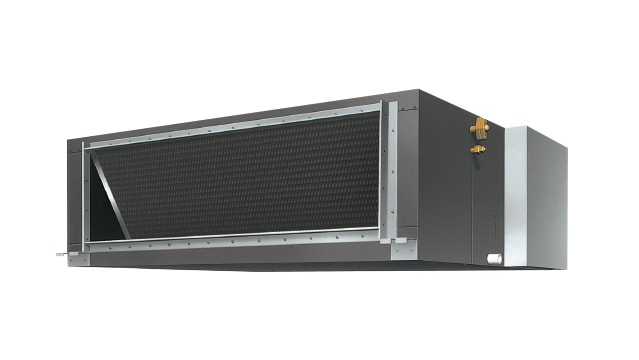

天吊りタイプ
細かく配置して温度ムラを抑える高静圧タイプ
多彩な空調演出が可能な高静圧タイプ。
特長
- 軒高が低いハウスにも設置し易い
- ハウス部材を利用して設置するので栽培面積を減らさない
- 複数台設置により広いハウスでも温度ムラを軽減できる
- ハウス上部に設営するので、送風循環機能を兼ねる
仕様
- Dタイプ
| 形式 | YZDP56CB | YZDP71CB | YZDP90CB | YZDP112CB | YZDP140CB | YZDP160CB | YZDP224M | YZDP280M | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 能力 | 冷房（kW） | 5.6 | 7.1 | 9.0 | 11.2 | 14.0 | 16.0 | 22.4 | 28.0 | |
| 暖房（kW） | 6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 18.0 | 25.0 | 31.5 | ||
| 外形寸法 | 高さ（mm） | 300 | 300 | 300 | 300 | 300 | 300 | 470 | 470 | |
| 幅（mm） | 700 | 1,000 | 1,400 | 1,400 | 1,400 | 1,400 | 1,380 | 1,380 | ||
| 奥行（mm） | 700 | 700 | 700 | 700 | 700 | 700 | 1,100 | 1,100 | ||
| 質量（kg） | 27 | 35 | 44 | 45 | 45 | 46 | 137 | 137 | ||
| 電源（AC-V） | 単相200 | |||||||||
| 電気特性 50/60Hz | 消費電力 | 冷房（kW） | 0.148/0.148 | 0.137/0.136 | 0.186/0.186 | 0.212/0.212 | 0.281/0.281 | 0.401/0.401 | 1.34/1.41 | 1.34/1.54 |
| 暖房（kW） | 0.136/0.136 | 0.125/0.125 | 0.174/0.174 | 0.200/0.200 | 0.269/0.269 | 0.375/0.375 | 1.34/1.41 | 1.34/1.54 | ||
| 運転電流 | 冷房（A） | 1.2 | 1.5 | 2.2 | 2.4 | 2.9 | 2.9 | 7.0/7.4 | 7.1/7.9 | |
| 暖房（A） | 1.1 | 1.4 | 2.1 | 2.4 | 2.9 | 2.9 | 7.0/7.4 | 7.1/7.9 | ||
| 送風機 | 形式 | シロッコファン | ||||||||
| 電動機出力（kW） | 0.140×1 | 0.300×1 | 0.350×1 | 0.350×1 | 0.350×1 | 0.350×1 | 0.380×2 | 0.380×2 | ||
| 風量 | 急（m2/min） | 16 | 19.5 | 29 | 32 | 39 | 46 | - | - | |
| 強（m2/min） | 13 | 17.5 | 25 | 27 | 33 | 39 | 58.0 | 72.0 | ||
| 弱（m2/min） | 11 | 16 | 22 | 23 | 28 | 32 | 50.0 | 62.0 | ||
| 機外静圧 ※5（Pa） | 定格100 （160-50） |
定格100 （200-50） |
定格100 （200-50） |
定格100 （200-50） |
定格100 （200-50） |
定格100 （140-50） |
211-98/69 | 235-137/98 | ||
- 冷房能力は、JIS B 8627条件（室内側27°C DB、19°C WB、外気温度35°C DB）暖房能力は、JIS B 8627条件（室内側20°C DB、外気温度7°C DB、6°C WB）定格機外静圧100Pa時の能力。
- 運転音値はJIS B 8627条件に基づいた音響パワーレベルの値です。
- 上記の数値は、室内機1台当りのものです。
- 能力特性は室内・外機の組み合わせにより変わります。
- P56形は12段階、P71～P140形は14段階P160形は、10段階の変更が可能です。P224・P280は電気箱内のスイッチを切換えて行います。
- ※エアフィルタは標準付属しておりませんが、吸込側ダクト系内に必ず装着してください。集塵効率50%（重量法）以上のものを選定してください。
- 本室内機は「風量自動調整」機能により据付時に吹出し風量を自動で定格風量のおよそ±10%以内調整することができます。（設定方法は据付要領書で確認願います。）
- 仕様・価格は、改良などにより予告なく変更することがありますのであらかじめご了承下さい。
- ※吹出し方や組合せ方によって採用できないオプションがあります。
- ※吹出し方やオプションによって運転音が多少大きくなる場合があります。
- Hタイプ
| 形式 | HDGP56K3 | HDGP71K3 | HDGP90K3 | HDGP112K3 | HDGP140K3 | HDGP160K3 | HDAP224K2 | HDAP280K2 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 能力 | 冷房（kW） | 5.6 | 7.1 | 9.0 | 11.2 | 14.0 | 16.0 | 22.4 | 28.0 | |
| 暖房（kW） | 6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 18.0 | 25.0 | 31.5 | ||
| 外形寸法 本体 標準パネル |
高さ（mm） | 300 | 300 | 300 | 300 | 300 | 300 | 470 | 470 | |
| 幅（mm） | 700 | 1,050 | 1,050 | 1,400 | 1,400 | 1,400 | 1,380 | 1,380 | ||
| 奥行（mm） | 800 | 800 | 800 | 800 | 800 | 800 | 1,060 | 1,060 | ||
| 質量（kg） | 29 | 38 | 38 | 48 | 48 | 48 | 90 | 90 | ||
| 電源（AC-V） | 単相200 | |||||||||
| 電気特性 50/60Hz | 消費電力 | 冷房（kW） | 0.10 | 0.08 | 0.09 | 0.14 | 0.16 | 0.17 | 0.32 | 0.60 |
| 暖房（kW） | 0.09 | 0.08 | 0.09 | 0.14 | 0.15 | 0.17 | 0.31 | 0.57 | ||
| 運転電流 | 冷房（A） | 0.63 | 0.50 | 0.57 | 0.88 | 1.00 | 1.07 | 1.57 | 2.91 | |
| 暖房（A） | 0.57 | 0.50 | 0.57 | 0.88 | 0.94 | 1.07 | 1.56 | 2.90 | ||
| 送風機 | 形式 | 両吸込遠心送風機（シロッコファン）×1 | 両吸込遠心送風機 （シロッコファン）×2 |
両吸込遠心送風機（シロッコファン）×3 | 両吸込多翼送風機（シロッコファン） | |||||
| 電動機出力（kW） | 0.157 | 0.19 | 0.19 | 0.259 | 0.259 | 0.259 | 0.84 | 0.84 | ||
| 風量 | H急（m2/min） | 14.5 | 18.5 | 21.5 | 30 | 33.5 | 36 | 63 | 80 | |
| 急（m2/min） | 13 | 16.5 | 19 | 26.5 | 29.5 | 31.5 | 58 | 72 | ||
| 強（m2/min） | 11 | 14.5 | 16.5 | 23 | 26 | 27.5 | 50 | 64 | ||
| 弱（m2/min） | 9.5 | 12 | 14 | 20 | 22 | 24 | 38 | 48 | ||
- 冷房能力は、JIS B 8627条件（室内側27℃ DB、19℃ WB、外気温度35℃ DB）暖房能力は、JIS B 8627条件（室内側20℃ DB、外気温度7℃ DB、6℃ WB）
- 運転音値はJIS B 8627条件に基づいた音響パワーレベルの値です。
- 上記の数値は、室内機１台当たりのものです。
- 能力特性は室内・外機の組み合わせにより変わります。
- 仕様・価格は、改良などにより予告なく変更することがありますのであらかじめご了承ください。
採用事例
胡蝶蘭、メロン、きゅうり

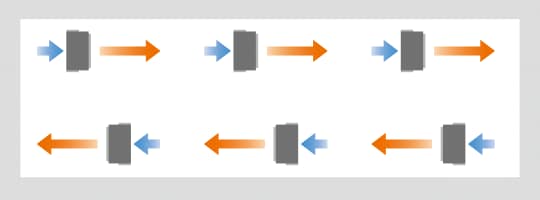

設置例
天吊りタイプ（ビルトイン）
細かく配置して温度ムラを抑える下吸込みによる立体循環タイプ
特長
- 軒高が低いハウスにも設置し易い
- ハウス部材を利用して設置するので栽培面積を減らさない
- 複数台設置により広いハウスでも温度ムラを軽減できる
- 下側吸い込みなのでハウス端にも設置可能
- Dタイプ
| 形式 | YZBP56DA | YZBP71DA | YZBP90DA | YZBP112DA | YZBP140DA | ||
|---|---|---|---|---|---|---|---|
| 能力 | 冷房（kW） | 5.6 | 7.1 | 9.0 | 11.2 | 14.0 | |
| 暖房（kW） | 6.3 | 8.0 | 10.0 | 12.5 | 16.0 | ||
| 外形寸法 本体（5） |
高さ（mm） | 245［27］（55） | 245［27］（55） | 245［27］（55） | 245［27］（55） | 245［27］（55） | |
| 幅（mm） | 700（800） | 1,000（1,100） | 1,000（1,100） | 1,400（1,500） | 1,400（1,500） | ||
| 奥行（mm） | 800（500） | 800（500） | 800（500） | 800（500） | 800（500） | ||
| 質量：本体（パネル）（kg） | 30（3.5） | 37（4.5） | 39（4.5） | 47（6.5） | 49（6.5） | ||
| 電源（AC-V） | 単相200 | ||||||
| 電気特性 50/60Hz | 消費電力 | 冷房（kW） | 0.111 | 0.109 | 0.130 | 0.154 | 0.216 |
| 暖房（kW） | 0.105 | 0.104 | 0.125 | 0.148 | 0.211 | ||
| 運転電流 | 冷房（A） | 0.7/0.7 | 0.7/0.7 | 0.8/0.8 | 0.9/0.9 | 1.2/1.2 | |
| 暖房（A） | 0.7/0.7 | 0.6/0.6 | 0.8/0.8 | 0.9/0.9 | 1.2/1.2 | ||
| 送風機 | 形式 | シロッコファン | |||||
| 電動機出力（kW） | 0.13×1 | 0.23×1 | 0.23×1 | 0.3×1 | 0.3×1 | ||
| 風量 | 急（m2/min） | 16.0 | 21.0 | 23.0 | 32.0 | 37.0 | |
| 強（m2/min） | 13.5 | 17.5 | 19.5 | 27.0 | 31.5 | ||
| 弱（m2/min） | 11.5 | 14.5 | 16.0 | 22.5 | 26.0 | ||
- 冷房能力は、JIS B 8627条件（室内側27℃ DB、19℃ WB、外気温度35℃ DB）暖房能力は、JIS B 8627条件（室内側20℃ DB、外気温度7℃ DB、6℃ WB）
- 運転音値はJIS B 8627条件に基づいた音響パワーレベルの値です。
- 上記の数値は、室内機1台当りのものです。
- 能力特性は室内・外機の組み合わせにより変わります。
- ［］はフィルタ外枠の追加高さ、（）は標準パネルの寸法を示します。
- 仕様・価格は、改良などにより予告なく変更することがありますのであらかじめご了承下さい。
- Hタイプ
| 形式 | HBGP56K3 | HBGP71K3 | HBGP90K3 | HBGP112K3 | HBGP140K3 | HBGP160K3 | ||
|---|---|---|---|---|---|---|---|---|
| 能力 | 冷房（kW） | 5.6 | 7.1 | 9.0 | 11.2 | 14.0 | 16.0 | |
| 暖房（kW） | 6.3 | 8.0 | 10.0 | 12.5 | 16.0 | 18.0 | ||
| 外形寸法 本体 標準パネル |
高さ（mm） | 270（55） | 270（55） | 270（55） | 270（55） | 270（55） | 270（55） | |
| 幅（mm） | 700（850） | 1,050（1,200） | 1,050（1,200） | 1,400（1,550） | 1,400（1,550） | 1,400（1,550） | ||
| 奥行（mm） | 800（440） | 800（440） | 800（440） | 800（440） | 800（440） | 800（440） | ||
| 質量：本体（パネル）（kg） | 27（4） | 37（5.5） | 46（6.5） | 46（6.5） | 46（6.5） | 46（6.5） | ||
| 電源（AC-V） | 単相200 | |||||||
| 電気特性 50/60Hz | 消費電力 | 冷房（kW） | 0.15 | 0.09 | 0.12 | 0.19 | 0.23 | 0.26 |
| 暖房（kW） | 0.14 | 0.09 | 0.11 | 0.19 | 0.23 | 0.26 | ||
| 運転電流 | 冷房（A） | 0.94 | 0.57 | 0.75 | 1.19 | 1.44 | 1.63 | |
| 暖房（A） | 0.88 | 0.57 | 0.69 | 1.18 | 1.44 | 1.63 | ||
| 送風機 | 形式 | 両吸込遠心送風機（シロッコファン）×1 | 両吸込遠心送風機（シロッコファン）×2 | 両吸込遠心送風機（シロッコファン）×3 | ||||
| 電動機出力（kW） | 0.157 | 0.19 | 0.19 | 0.259 | 0.259 | 0.259 | ||
| 風量 | H急（m2/min） | 14.5 | 18.5 | 21.5 | 30 | 33.5 | 36 | |
| 急（m2/min） | 13 | 16.5 | 19 | 26.5 | 29.5 | 31.5 | ||
| 強（m2/min） | 11 | 14 | 16.5 | 23 | 26 | 27.5 | ||
| 弱（m2/min） | 9.5 | 12 | 14 | 20 | 22 | 24 | ||
- 冷房能力は、JIS B 8627条件（室内側27℃ DB、19℃ WB、外気温度35℃ DB）暖房能力は、JIS B 8627条件（室内側20℃ DB、外気温度7℃ DB、6℃ WB）
- 運転音値はJIS B 8627条件に基づいた音響パワーレベルの値です。
- 上記の数値は、室内機１台当たりのものです。
- 能力特性は室内・外機の組み合わせにより変わります。
- 仕様・価格は、改良などにより予告なく変更することがありますのであらかじめご了承ください。
採用事例
胡蝶蘭、メロン、空調室を持つタイプのハウス
設置例
