汎用野菜移植機PH1,Rシリーズ 作業性
高精度な植付機構

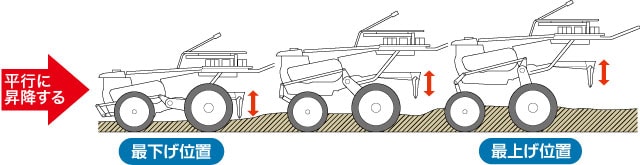

油圧自動昇降&平行リンク機構
機体が平行に昇降する平行リンク機構を採用。
センサローラがうね上面の凹凸を感知して、油圧で平行に昇降しますので、植付深さ・植付姿勢が安定し、きれいな植付けを実現します。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/a0b123dc28/img_workability_01.jpg)
ローラ式うね高さセンサ
ローラ式のうね高さセンサで、うね上面の凹凸をスムーズかつ円滑に感知します。
また、油圧で機体を平行に昇降するので、きちんと整形されていないうねや湿ったうね上面でも、植付深さが一定に保たれ、安定した、精度の高い作業ができます。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/53193cbef3/img_workability_05.jpg)
油圧水平制御(UFO)
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/43c196f925/img_workability_02.jpg)
傾斜地や溝に段差のあるうね、軟弱なほ場での植付けは、油圧水平制御(UFO)で機体を常に水平に制御するので、安定した植付けができます。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/24dd29166a/img_workability_06.jpg)
振り子を使って、バルブを直接動かすので、確実に作動します。

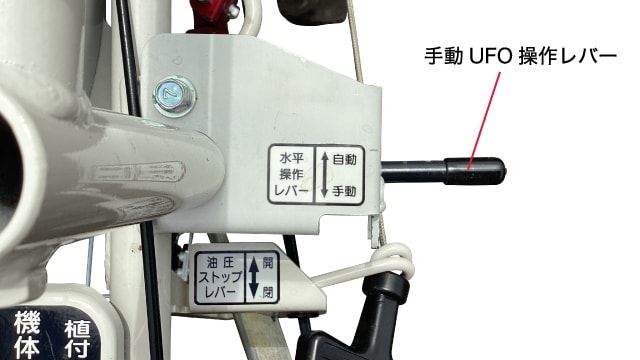

手動UFO操作
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/c447d2ec33/img_workability_07.jpg)
機体の左右姿勢を手元の操作レバーで調節できるので、傾斜地でもうね頂上へしっかり植付けできます。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/55c5452358/img_workability_08.jpg)

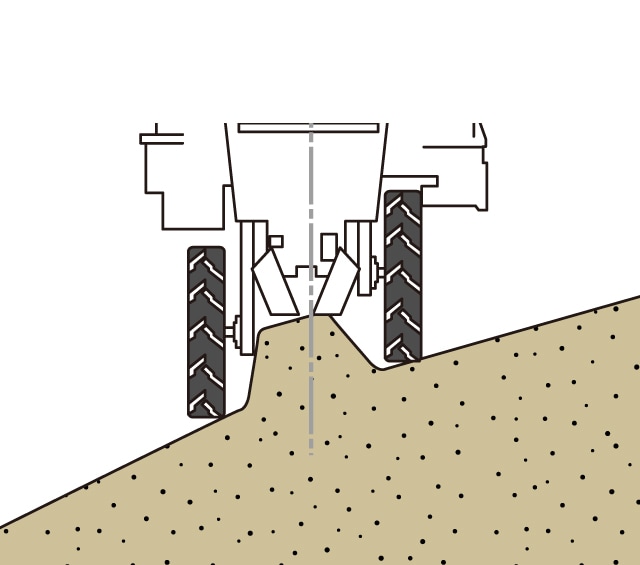

「自動」で水平制御
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/11e8f40eda/img_workability_09.jpg)

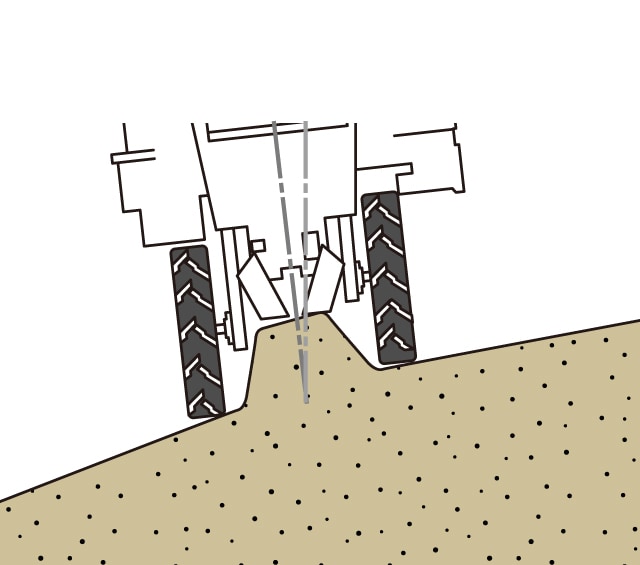

「手動」で任意の機体姿勢
2つのスクレーパ
2つのスクレーパで作業条件の範囲が広がります。また、土除去作業や植付苗の手直しも軽減できます。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/97482e155b/img_workability_10.jpg)
センサ輪スクレーパ
うね高さセンサのローラに付着した土を、スクレーパが除去し、ローラの回転停止を防止します。うね上面の凹凸の感知精度を維持します。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/604ce7f6be/img_workability_11.jpg)
覆土輪スクレーパ
覆土輪の土の付着・土詰まりによる回転停止や苗押し、苗引き抜き不具合を防止します。

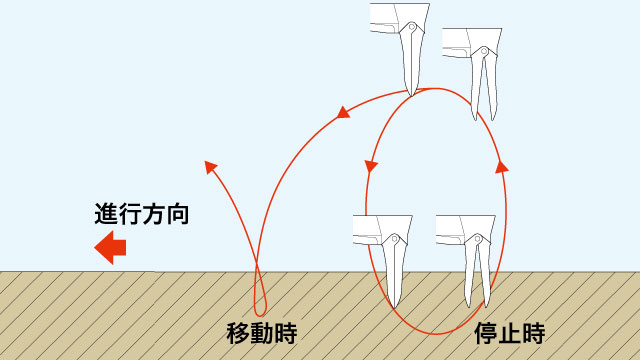

開孔器口開き機構
開孔器は、苗を植付けた後、開孔器の上部停止位置前まで開いています。長苗や徒長苗でも、苗を持ち上げにくい機構になっていますので、持ち上げによる転び苗の心配がなく、確実に植付けできます。
- ※じゃがいも・さといも仕様は、マルチの持ち上げを防止するため、植付け後すぐに開孔器が閉じます。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/c19b7f4a8a/img_workability_03.jpg)
作業に合わせた調節が簡単にできる
工具不要のトレッド調節

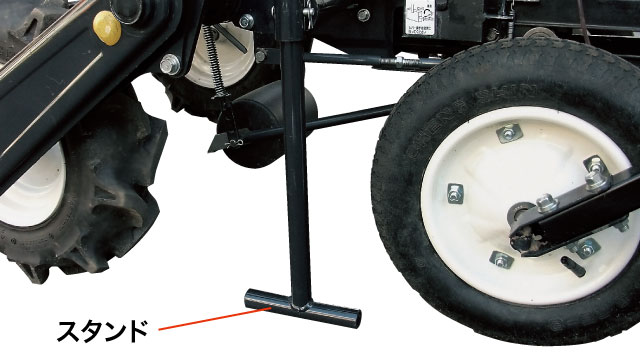

標準装備のスタンドを使用すれば、1人でトレッド調節ができます。また、ハンドル付きボルトの採用によりノンツールで調節できます。
前輪のトレッド調節は、六角パイプ固定の締付ハンドル付ボルトを、従来機の1か所から2か所に変更しており、しっかりと締付けをすることができます。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/cbca1fc8b6/img_workability_14.jpg)
![スタンド写真](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/6b0b6363fc/img_workability_04.jpg)
連続作業が可能
予備苗台2枚を標準装備
予備苗台(2枚)を標準装備しています。予備苗を途中で追加することなく、継続して植付作業ができます。
- ※JR・JS仕様はオプションです。
![](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/24ebbd3169/img_workability_12.jpg)
国内排ガス自主規制に対応したクリーンエンジンを搭載
OHVガソリンエンジン
日本陸用内燃機関協会の3次排ガス自主規制に対応した、低振動・低騒音・クリーンなエンジンを搭載しています。
![OHVガソリンエンジン写真](/ltc/jp/agri/products/vegetable/vegetable_replant/ph1r/img/b2e1f49bd8/img_workability_13.jpg)
