- ※1TOPS（Tip-Over Protection Structure）：横転時乗員保護構造
- ※2ROPS（Roll-Over Protective Structures）：転倒時にシートベルトを装着したオペレータを保護する構造
- ※3FOPS（Falling Object Protective Structures）：落下物保護構造
- ※4ヘッドガード：労働安全衛生法ヘッドガード基準
オプション
2柱キャノピー仕様
TOPS※1/ヘッドガード※4規格準拠
4柱キャノピー仕様
ROPS※2/FOPS※3規格準拠
キャビン仕様
ROPS※2/FOPS※3規格準拠
バケットの付け外しがカンタン。油圧式クイックヒッチ
1人で着脱できる、油圧式クイックヒッチ。他社から買い換えてもバケットが有効に使えます。ピン径の違う他社バケットも、ヤンマーのバケットと同様に簡単に着脱できます。
クイックヒッチ取り付け可能バケット寸法（単位：mm）
| 記号 | 部位 | ViO45-6A / ViO55-6A | |
|---|---|---|---|
| A | 取り付け幅 | 140以上 | |
| B | 芯間 | ピン径φ40のとき | 191～298 |
| ピン径φ45のとき | 202～317 | ||
| C | リスト半径 | ～880 | |
| D | ピン径 | φ40～φ45 | |
ブーム高さ・アーム巻込み制限機能
設定位置でブーム・アームが自動停止するため、高さを気にする現場やアタッチメント装着時でも安全・快適に作業できます。
フロントガード仕様
［2柱キャノピー用フロントガード］NEW
TOPS※1／ヘッドガード※4規格準拠
2柱キャノピー機に後付できます。
［4柱キャノピー用フロントガード］
ROPS※2／FOPS※3規格準拠
［キャビン用フロントガード］
ROPS※2／FOPS※3規格準拠
4WAYマルチ
普段使い慣れている操作パターンに変更できます。
- ※写真はイメージです。
P.T.O.仕様（アームエンド配管）
足踏み操作のアームエンド配管です。
単動と複動の切り替えができます。
追加カウンターウエイト（195kg）
エアコン仕様
吊り荷走行モードを搭載したH&クレーン仕様
ワンタッチフック格納タイプのクレーン兼用機です。JCA規格（日本クレーン協会）に準拠した安全装置を装備したパワフルなH&クレーンです。
| 最大定格荷重 | ViO45-6A | ViO55-6A |
|---|---|---|
| 標準/クイックヒッチ仕様 | 1.10t | 1.30t |
- ブザーと液晶モニターのLEDランプによる過負荷警報装置
- 液晶モニターに荷重計表示
- 吊り荷走行モード搭載
- クイックやP.T.O.キャビンとの組合せ可能
- ブーム急降下防止装置
- 3色外部表示灯
- ワイヤーロープ外れ止め金具付きフック採用
- ワンタッチフック格納機構装備
液晶モニターLEDランプ
液晶モニター表示

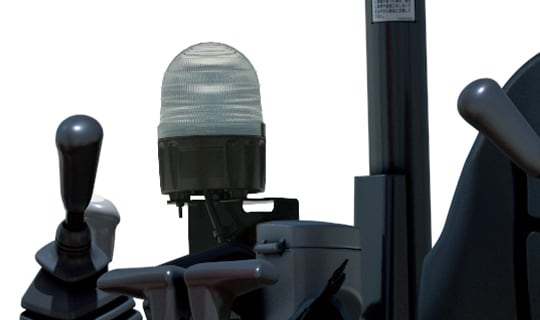

外部表示灯

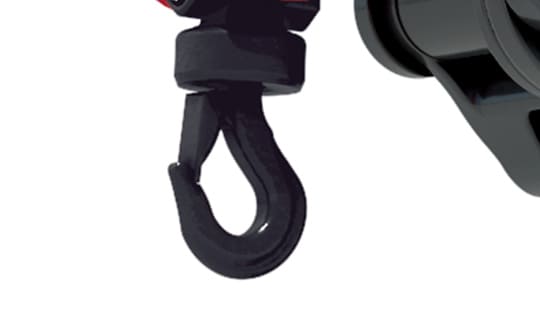

ワンタッチ格納式フック

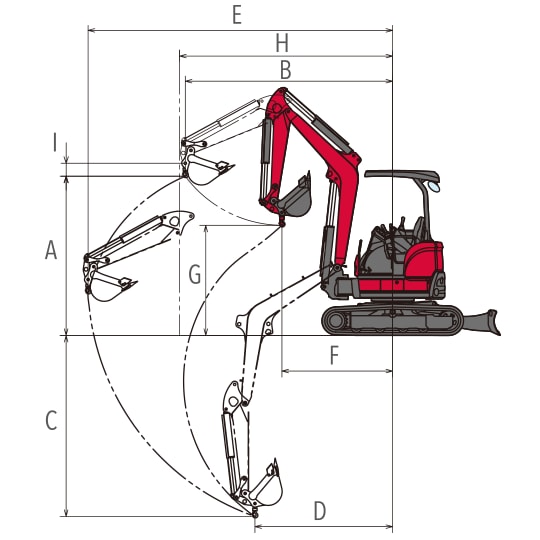

作業範囲図
（単位:mm）
| 型式 | ViO45-6A | ViO55-6A | ||
|---|---|---|---|---|
| 型式 | 標準 | クイックヒッチ | 標準 | クイックヒッチ |
| A. 最大地上揚程 | 3590 | 3680 | 3890 | 3970 |
| B. 最大地上揚程時作業半径 | 3660 | 3750 | 3870 | 3970 |
| C. 最大地下揚程 | 2970 | 3070 | 3320 | 3420 |
| D. 最大地下揚程時作業半径 | 2140 | 2290 | 2320 | 2520 |
| E. 最大作業半径 | 5040 | 5200 | 5430 | 5590 |
| F. 最小作業半径 | 1900 | 2330 | 1880 | 2320 |
| G. 最小作業半径時地上揚程 | 1790 | 1720 | 1860 | 1780 |
| H. 走行吊り時最大作業半径 | 3530 | 3640 | 3800 | 3920 |
| I. フック長さ | 210 | |||

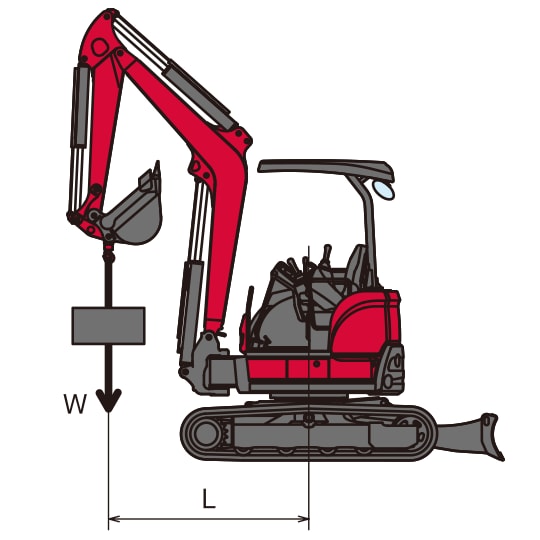

定格荷重表
- ※表に示す定格荷重は、水平堅土上定置荷役における値で、転倒荷重の78%以内、および移動式クレーン構造規格で定める前方安定度を満足するものです。
- ※吊り荷走行時の定格荷重は定置吊り時の50％になっています。作業範囲にも制限があります。

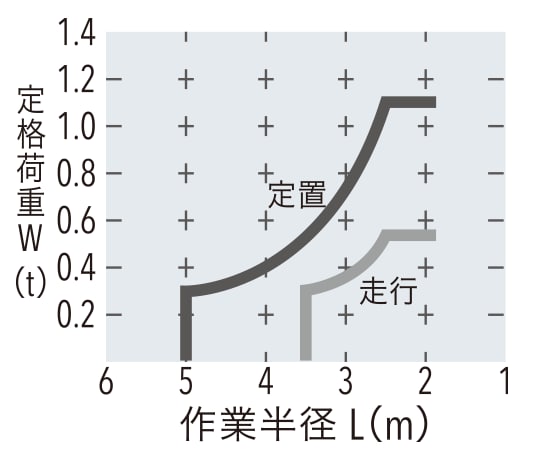

ViO45-6A 標準仕様
（標準アーム、0.14m2バケット付き）
| 作業半径L | 定格荷重W（t） | |
|---|---|---|
| （m） | 定置 | 走行 |
| 2.4 以下 | 1.10 | 0.55 |
| 2.5 | 1.07 | 0.54 |
| 3.0 | 0.72 | 0.36 |
| 3.5 | 0.52 | 0.26 |
| 4.0 | 0.42 | 禁止 |
| 4.5 | 0.35 | |
| 5.0 | 0.29 | |

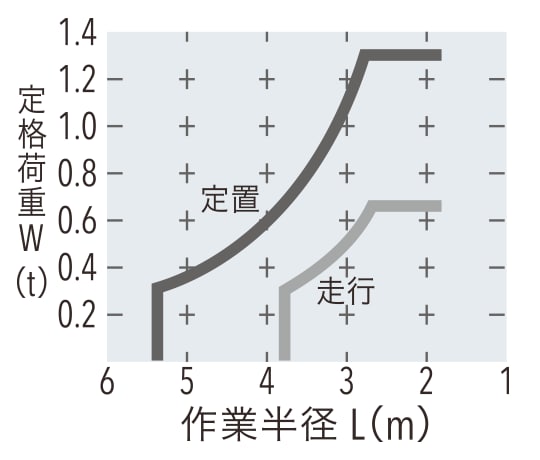

ViO55-6A 標準仕様
（標準アーム、0.16m2バケット付き）
| 作業半径L | 定格荷重W（t） | |
|---|---|---|
| （m） | 定置 | 走行 |
| 2.7 以下 | 1.30 | 0.65 |
| 3.0 | 1.06 | 0.53 |
| 3.5 | 0.77 | 0.39 |
| 3.8 | 0.66 | 0.32 |
| 4.5 | 0.46 | 禁止 |
| 5.0 | 0.37 | |
| 5.4 | 0.33 | |
仕様
| 型式 | ViO45-6A（キャノピー） | ViO45-6A（キャビン） | ViO55-6A（キャノピー） | ViO55-6A（キャビン） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 仕様 | 標準 | クイックヒッチ | 標準 | クイックヒッチ | 標準 | クイックヒッチ | 標準 | クイックヒッチ | ||
| 質量 （JIS表示） |
機械質量 | ゴムクローラー（kg） | 4530 | 4650 | 4710 | 4830 | 5180 | 5300 | 5360 | 5480 |
| 鉄クローラー（kg） | 4660 | 4780 | 4840 | 4960 | 5210 | 5330 | 5390 | 5510 | ||
| 作業範囲 及び性能 |
バケット容量・標準（m3） | 0.14 | 0.16 | |||||||
| 接地圧（標準シュー） | 28.7［0.292］ | 29.4［0.300］ | 29.8［0.304］ | 30.6［0.312］ | 28.6［0.292］ | 29.3［0.299］ | 29.6［0.302］ | 30.3［0.309］ | ||
| クレーンモード時走行速度（km/h） | 2.8/1.5（ゴムクローラー） | 2.7/1.4（ゴムクローラー） | ||||||||
| 吊り上げ荷重※1（t） | 1.1 | 1.3 | ||||||||
| 作業半径 最小 / 最大（mm） | 1900/5040 | 2330/5200 | 1900/5040 | 2330/5200 | 1880/5430 | 2320/5590 | 1880/5430 | 2320/5590 | ||
| フック最大地上揚程（mm） | 3590 | 3680 | 3590 | 3680 | 3890 | 3970 | 3890 | 3970 | ||
- ※1補強アーム装着時は吊り上げ可能な重量が減少します。
