オプション

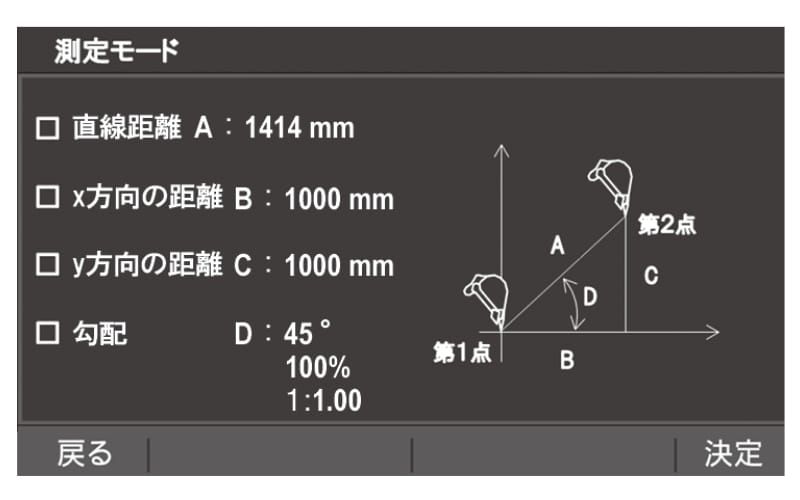

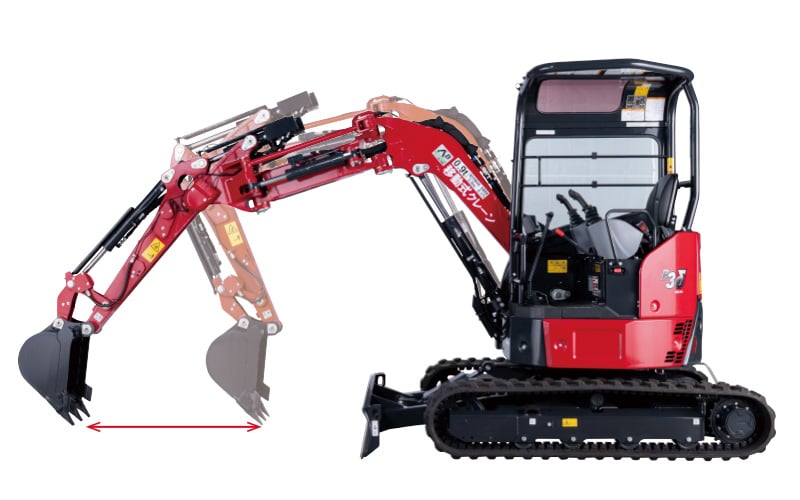

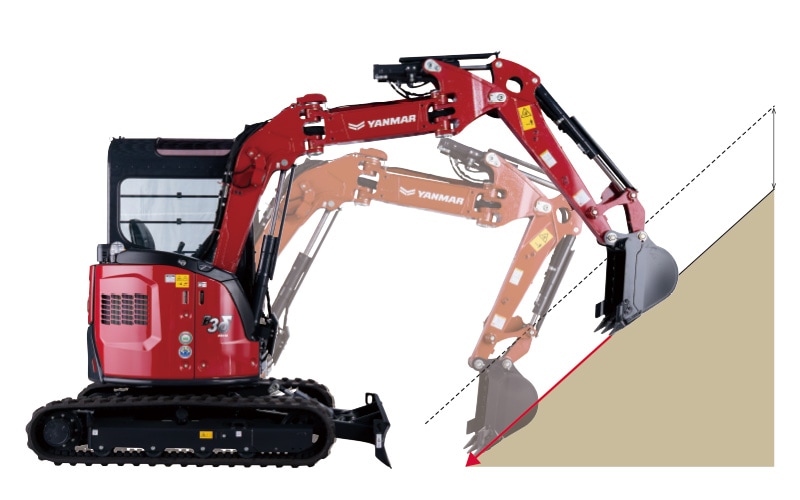

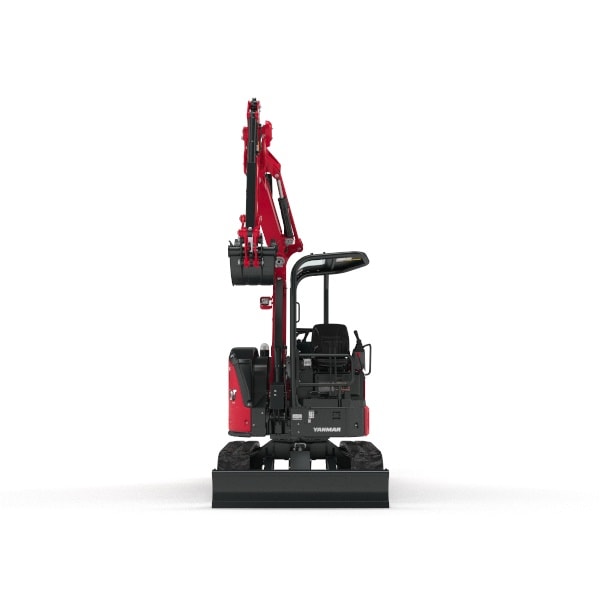

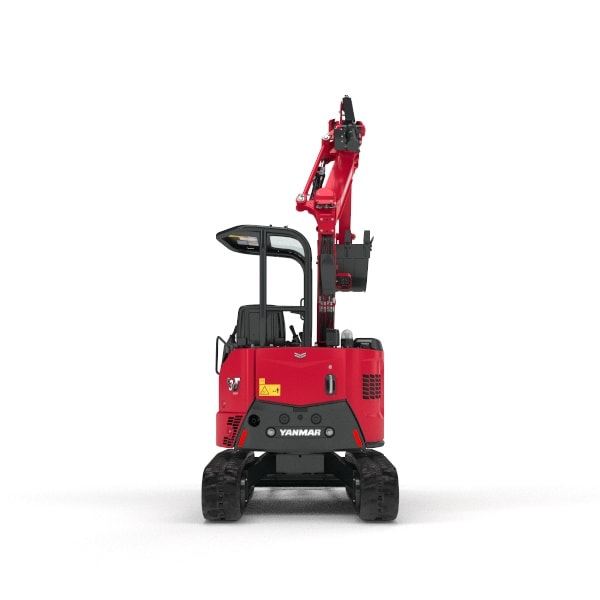

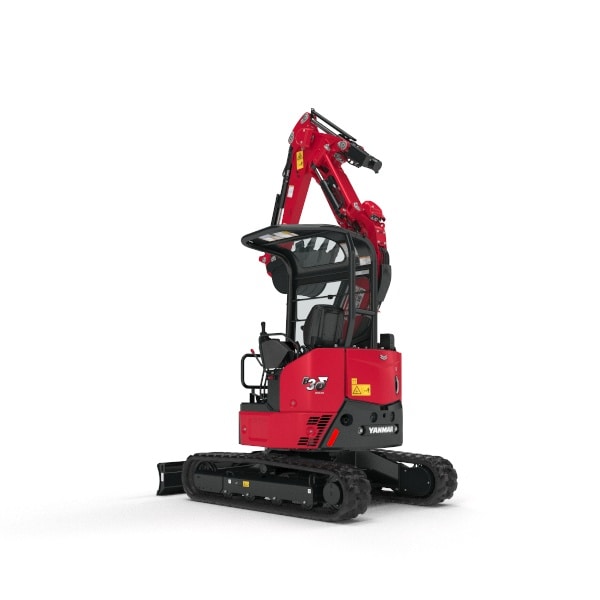

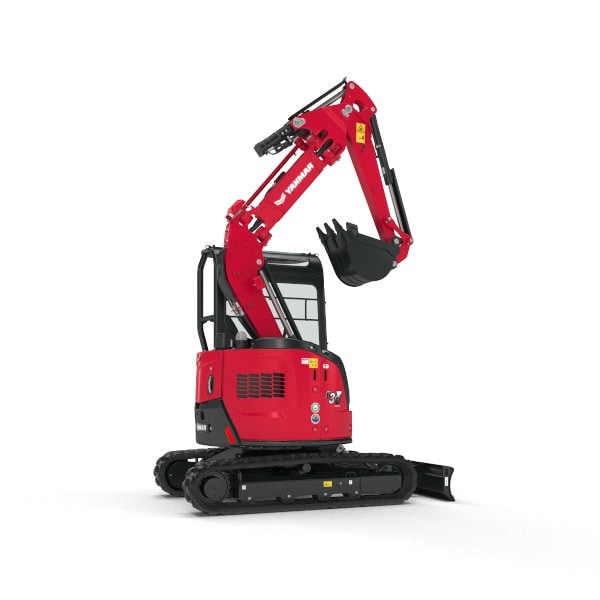

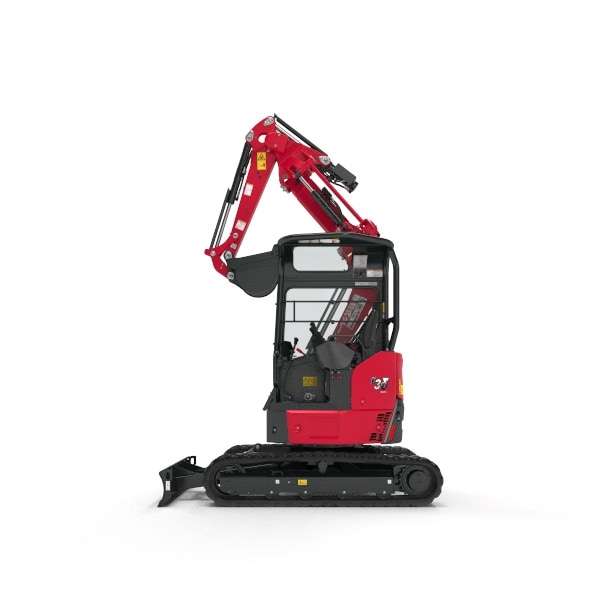

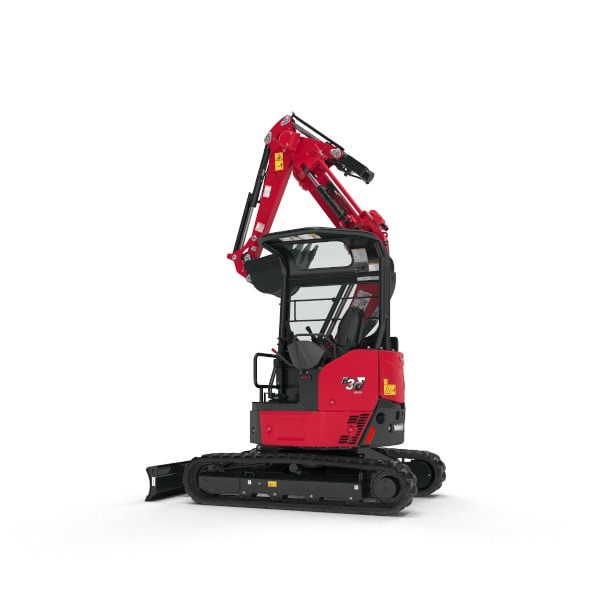

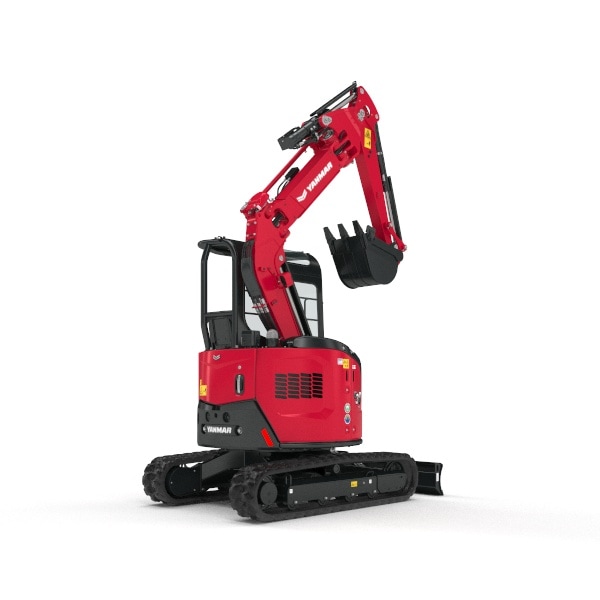

キャノピー仕様
TOPS※1/ヘッドガード※4規格準拠

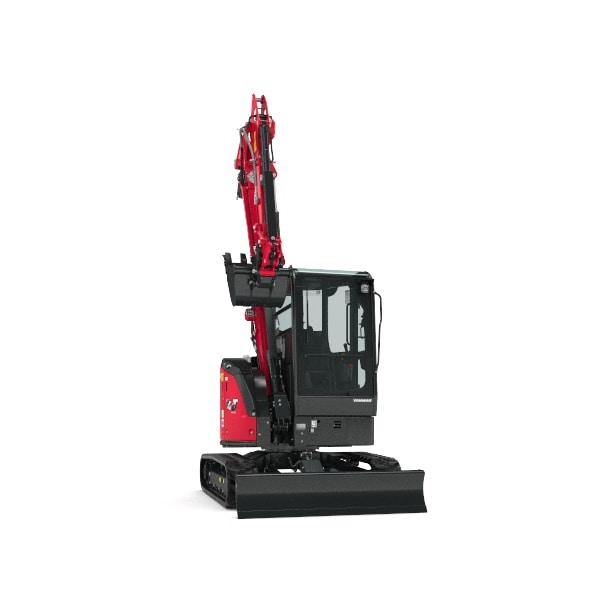

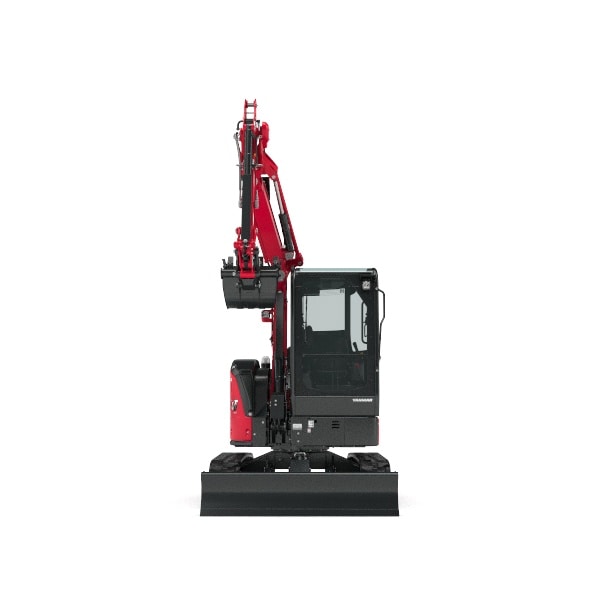

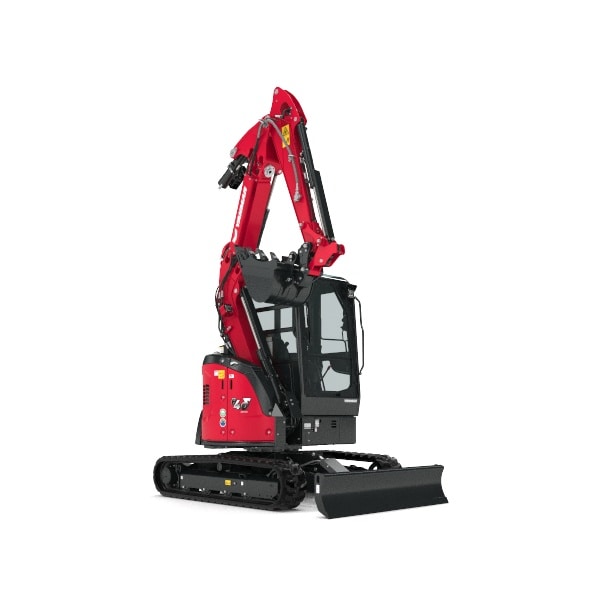

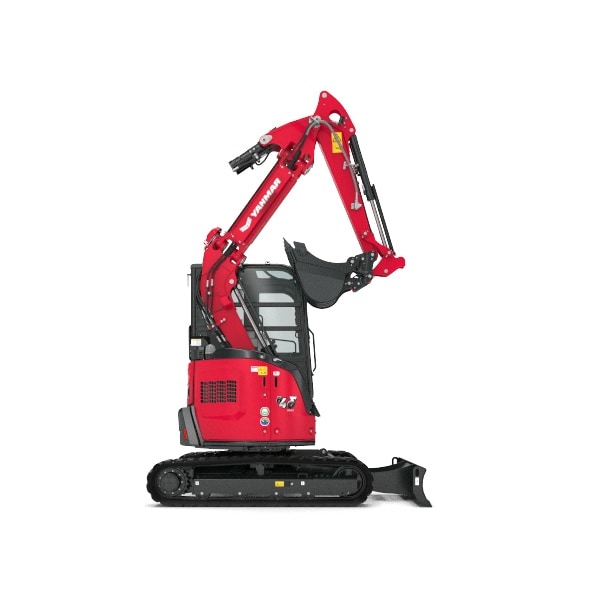

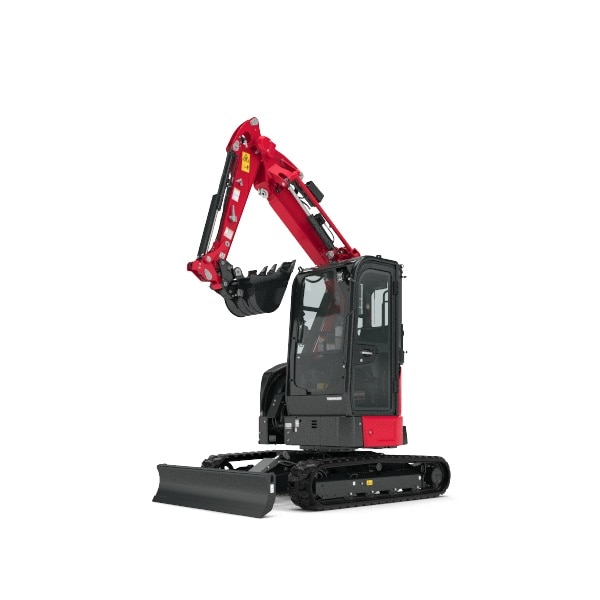

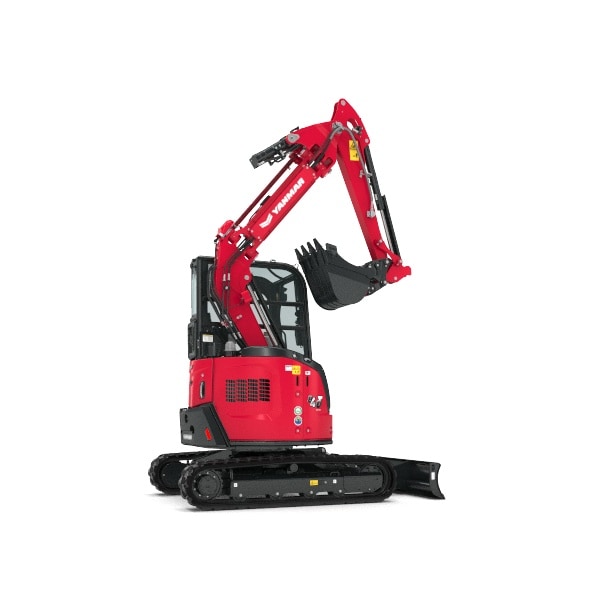

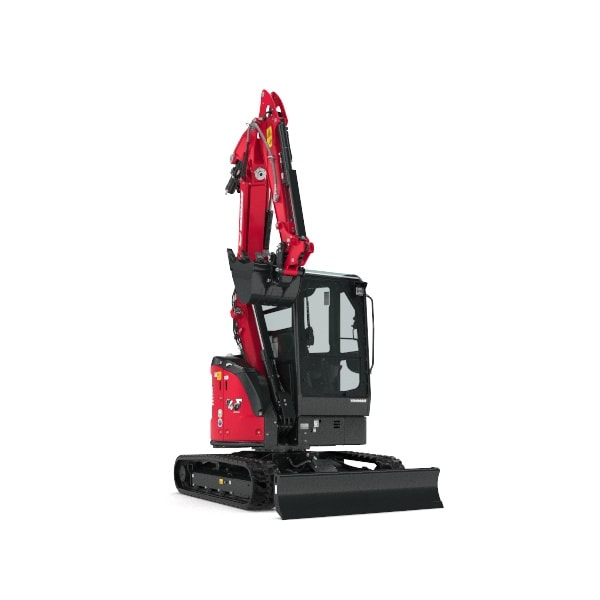

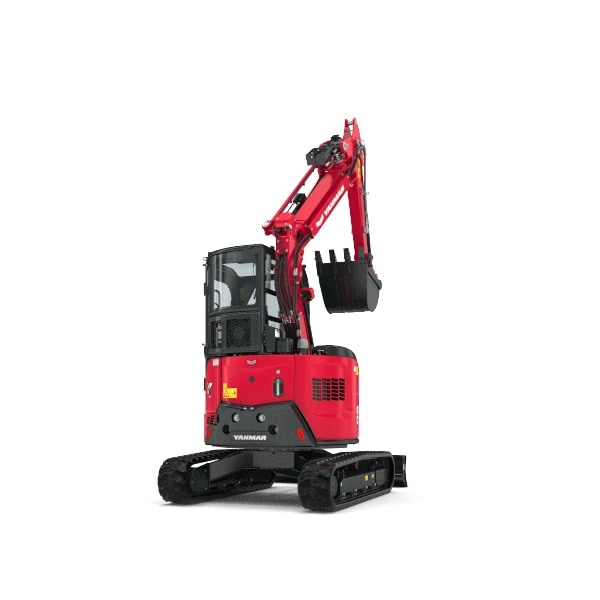

キャビン仕様
ROPS※2/FOPS※3規格準拠
バケットの付け外しがカンタン。油圧式クイックヒッチ
オペレータ席からスイッチ操作のみで、バケットの脱着ができる、油圧式クイックヒッチ。ピン径の違うアタッチメントにも対応します。
- ※一部取り付かないバケット・アタッチメントもあります。
クイックヒッチ取り付け可能バケット寸法（単位：mm）
| 記号 | 部位 | ViO30-7 / ViO35-7 | |
|---|---|---|---|
| A | 取り付け幅 | 120以上 | |
| B | 芯間 | ピン径φ35のとき | 165～271 |
| ピン径φ38のとき | 169～278 | ||
| ピン径φ40のとき | 171～283 | ||
| C | リスト半径 | ～745 | |
| D | ピン径 | φ35～φ40 | |
4WAYマルチ
4つの操作パターンを液晶モニター上で切替できます。
- ※写真はイメージです。
バックカメラ
視界の悪い後方をバックカメラで映し出し安全性を高めます。
AUX1
足踏み操作のアームエンド配管です。
ブーム高さ制限
- ※エンジン停止後設定が解除されます
H&クレーン仕様
ワンタッチフック格納タイプのクレーン兼用機です。JCA規格（日本クレーン協会）に準拠した安全装置を装備したパワフルなH&クレーンです。
最大定格荷重
| B3-7 | B4-7 | |
|---|---|---|
| 標準仕様 | 0.9t | 1.1t |
| クイックヒッチ | 0.9t | 1.1t |
- ブザーと液晶モニターによる過負荷警報装置
- 液晶モニターに荷重計表示
- 吊り荷走行モード搭載
- クイックヒッチやAUXとの組合せ可能
- ブーム急降下防止装置
- 3色外部表示灯
- ワイヤーロープ外れ止め金具付きフック採用
- ワンタッチフック格納機構装備
B3-7
作業範囲図
| 型式 | B3-7 | |
|---|---|---|
| 仕様 | 標準 | クイック ヒッチ |
| A：最大地上揚程 | 2710 | 3040 |
| B：最大地上揚程時作業半径 | 1500 | 1690 |
| C：最大地下揚程 | 2590 | 2620 |
| D：最大地下揚程時作業半径 | 1910 | 2090 |
| E：最大作業半径 | 4020 | 4130 |
| F：最小作業半径 | 1340 | 1610 |
| G：最小作業半径時地上揚程 | 2490 | 2850 |
| H：走行吊り時最大作業半径 | 2810 | 2890 |
| I：フック長 | 196 | 196 |
定格荷重表
- ※表に示す定格荷重は、水平堅土上定置荷役における値で、転倒荷重の78%以内、および移動式クレーン構造規格で定める前方安定度を満足するものです。
- ※吊り走行時の定格荷重は定置吊り時の50%になっています。作業範囲にも制限があります。
B3-7形 H&クレーン
（標準ア－ム、0.077m3バケット付）
作業荷重表
| 作業半径L | 定格荷重W（t） | |
|---|---|---|
| （m） | 定置 | 走行 |
| 1.8 以下 | 0.90 | 0.45 |
| 2.2 | 0.60 | 0.30 |
| 2.5 | 0.40 | 0.20 |
| 3.0 | 0.26 | 禁止 |
| 3.5 | 0.20 | |
| 3.9 | 0.17 | |
B3-7形 H&クレーン クイックヒッチ仕様
（標準ア－ム、0.077m3バケット付）
作業荷重表
| 作業半径L | 定格荷重W（t） | |
|---|---|---|
| （m） | 定置 | 走行 |
| 1.7 以下 | 0.90 | 0.45 |
| 2.0 | 0.80 | 0.40 |
| 2.5 | 0.52 | 0.26 |
| 3.0 | 0.31 | 禁止 |
| 3.5 | 0.22 | |
| 4.1 | 0.16 | |
仕様
| 型式 | B3-7（キャノピー） | B3-7（キャビン） | |||
|---|---|---|---|---|---|
| 仕様 | 標準 | クイックヒッチ | 標準 | クイックヒッチ | |
| 機械質量 | ゴムクローラー（kg） | 2990 | 3215 | 3170 | 3395 |
| 鉄クローラー（kg） | 3100 | 3325 | 3280 | 3505 | |
| バケット容量・標準（m3） | 0.077 | ||||
| 接地圧 | ゴムクローラー （kPa［kgf/cm2］） |
26.8 [0.274] | 28.8 [0.294] | 28.4 [0.290] | 30.4 [0.310] |
| 鉄クローラー （kPa［kgf/cm2］） |
27.8 [0.283] | 29.8 [0.303] | 29.4 [0.299] | 31.3 [0.320] | |
| クレーンモード時走行速度 | ゴムクローラー（km/h） | 2.8/1.7 | |||
| 鉄クローラー（km/h） | 2.4/1.4 | ||||
| 吊り上げ荷重（t）※1 | 0.9 | ||||
| 作業半径（最小/最大）（mm） | 1340/4020 | 1610/4130 | 1340/4020 | 1610/4130 | |
| フック最大地上揚程 | 2710 | 3040 | 2710 | 3040 | |
- ※1補強アーム装着時は吊り上げ可能な重量が減少します。
B4-7
作業範囲図
| 型式 | B4-7 | |
|---|---|---|
| 仕様 | 標準 | クイック ヒッチ |
| A：最大地上揚程 | 2680 | 3120 |
| B：最大地上揚程時作業半径 | 1700 | 1950 |
| C：最大地下揚程 | 2850 | 2880 |
| D：最大地下揚程時作業半径 | 1980 | 2150 |
| E：最大作業半径 | 4270 | 4420 |
| F：最小作業半径 | 1360 | 1670 |
| G：最小作業半径時地上揚程 | 2370 | 2600 |
| H：走行吊り時最大作業半径 | 2980 | 3090 |
| I：フック長 | 196 | 196 |
定格荷重表
- ※表に示す定格荷重は、水平堅土上定置荷役における値で、転倒荷重の78%以内、および移動式クレーン構造規格で定める前方安定度を満足するものです。
- ※吊り走行時の定格荷重は定置吊り時の50%になっています。作業範囲にも制限があります。
B4-7形 H&クレーン
（標準ア－ム、0.11m3バケット付）
作業荷重表
| 作業半径L | 定格荷重W（t） | |
|---|---|---|
| （m） | 定置 | 走行 |
| 1.6 以下 | 1.10 | 0.55 |
| 2.0 | 1.00 | 0.50 |
| 2.5 | 0.80 | 0.40 |
| 3.0 | 0.53 | 禁止 |
| 3.5 | 0.40 | |
| 4.2 | 0.31 | |
B4-7形 H&クレーン クイックヒッチ仕様
（標準ア－ム、0.11m3バケット付）
作業荷重表
| 作業半径L | 定格荷重W（t） | |
|---|---|---|
| （m） | 定置 | 走行 |
| 2.0 以下 | 1.10 | 0.55 |
| 2.5 | 0.75 | 0.37 |
| 3.0 | 0.45 | 0.22 |
| 3.5 | 0.34 | 禁止 |
| 4.0 | 0.27 | |
| 4.3 | 0.25 | |
仕様
| 型式 | B4-7（キャノピー） | B4-7（キャビン） | |||
|---|---|---|---|---|---|
| 仕様 | 標準 | クイックヒッチ | 標準 | クイックヒッチ | |
| 機械質量 | ゴムクローラー（kg） | 3460 | 3525 | 3640 | 3705 |
| 鉄クローラー（kg） | 3570 | 3635 | 3750 | 3815 | |
| バケット容量・標準（m3） | 0.11 | ||||
| 接地圧 | ゴムクローラー （kPa［kgf/cm2］） |
30.9 [0.315] | 31.5 [0.321] | 32.5 [0.332] | 33.1 [0.337] |
| 鉄クローラー （kPa［kgf/cm2］） |
31.9 [0.325] | 32.5 [0.331] | 33.5 [0.341] | 34.1 [0.347] | |
| クレーンモード時走行速度 | ゴムクローラー（km/h） | 2.8/1.7 | |||
| 鉄クローラー（km/h） | 2.4/1.4 | ||||
| 吊り上げ荷重（t）※1 | 1.1 | ||||
| 作業半径 最小/最大（mm） | 1360/4270 | 1670/4420 | 1360/4270 | 1670/4420 | |
| フック最大地上揚程 | 2680 | 3120 | 2680 | 3120 | |
- ※1補強アーム装着時は吊り上げ可能な重量が減少します。
