Composition & caractéristiques d’une mini pelle

Le châssis :

Plusieurs composants forment la mini pelle. Le premier est le châssis.

Celui-ci à pour rôle de supporter les chenilles en caoutchouc. Il est composé d’une structure mécanosoudée, la plupart du temps en « X ». Il est monté sur le train de roulement qui porte les chenilles (en caoutchouc ou en acier). Celles-ci assurent la stabilité de la mini pelle en plus de lui permettre de se déplacer. Sur la partie haute du train de roulement se situent les galets supérieurs. Ils ont pour rôle de guider les chenilles. Selon la mini pelle que vous choisirez, leur nombre et leur forment peuvent différer. Il est donc important de bien vérifier la compatibilité si jamais vous devez acheter des galets supérieurs.

A chaque extrémités d’un train de chenille est présent le moteur de translation. Appelés aussi moto réducteurs, il fournit le couple nécessaire à la mini-pelle pour qu’elle puisse avancer à travers tous types de terrains.

Les barbotins ou roues dentées sont en prise avec les chenilles. On les trouve fixé sur le moteur de translation. Ces pièces permettent de transmettre le couple du moteur de translation à la chenille afin que la mini pelle puisse avancer, reculer ou encore de faire des rotations.

Les galets inférieurs se trouvent au niveau inférieur du train de roulement. Leur fonction est de soutenir les chenilles. Tout comme les galets supérieurs, il sera important de vous référer aux indications du constructeur par rapport aux formes, aux nombres et également aux dimensions.

A l’avant des chenilles, on retrouve les roues folles qui assurent la tension de celles-ci. A noter qu’il est primordial qu’elles soient en parfait état afin d’éviter tout déchenillage.

La tourelle :

Elle porte l’outil et la cabine, le moteur et le système hydraulique. Généralement les commandes sont assurées par des distributeurs hydrauliques pilotés hydrauliquement, mécaniquement ou électriquement.

Elle est entrainée par un moteur hydraulique de giration qui lui permets de tourner de façon infinie dans les deux sens. Les mini pelles sont équipées d’un déport de pied de flèche (liaison pivot supplémentaire verticale sur l’extérieur de la tourelle où est fixée la flèche). Ceci permet de la déporter pour travailler dans les endroits les plus étroits ou au ras d’un mur.

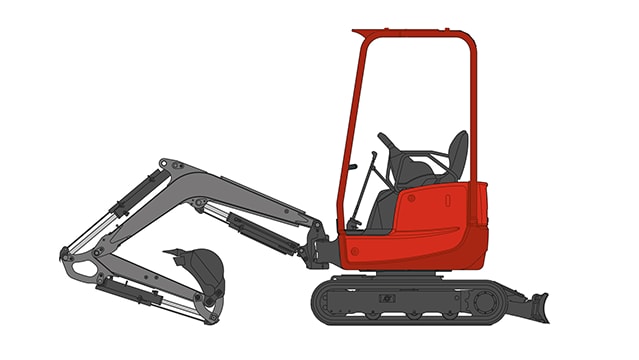

La cabine ou canopy :

Si vous penser utiliser votre mini pelle toute l’année, nous vous conseillons d’opter pour la cabine. Elle vous sera fort utile pour les travaux hivernaux, notamment grâce à ses vitres et son chauffage. Le canopy quant à lui est facile d’accès et offre une excellente visibilité. Il fournit une protection optimale à l’opérateur lors de renversement. Votre région de résidence amènera certainement votre choix sur cet aspect. On constate beaucoup plus de mini pelle avec canopy dans les régions du Sud et les versions cabine dans les régions nordiques.

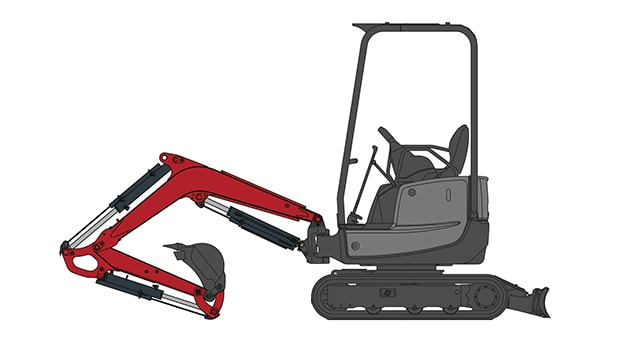

Le bras articulé :

Comme son nom l’indique, le bras de la mini pelle imite approximativement le bras humain. Son rôle est d’agripper et de déplacer des charges, ceci à l’aide d’un accessoire (godet, grappin…), à l’aide de vérins hydrauliques et aussi grâce à l’articulation mécanique de la flèche.

Le pied de flèche est situé à l’avant de la cabine (généralement centré sur la tourelle). Il est articulé afin de déporter le godet sans que la tourelle ne pivote.

La flèche est reliée au balancier

Le balancier se situe entre la flèche et l’accessoire. Si celui-ci est court, la force du godet et la profondeur de fouille seront élevé. Il sera alors plus adapté aux travaux exigeant comme le terrassement ou la démolition. Les balanciers longs sont utilisés dans le cas de travaux de nivellement ou de canalisation. On peut le reconnaître grâce à sa forme courbe et allongée.

Le moteur :

Le moteur de mini pelle est généralement de petite taille, léger et puissant, avec une capacité de couple élevée pour faciliter le creusement dans des terrains difficiles.

Il peut être alimenté par différents types de carburant, notamment l’essence, le diesel ou l’électricité. Les moteurs diesel sont les plus courant car ils offrent une puissance et un couple élevées avec une consommation de carburant relativement faible. La maintenance régulière est cruciale pour assurer le bon fonctionnement du moteur de la mini pelle.

Le système hydraulique :

Il permet aux opérateurs de mieux contrôler les accessoires. La machine peut être équipée de 2 lignes hydraulique auxiliaire en bout de balancier. Elles viennent se connecter à des outils comme les marteaux hydrauliques, grappins, pinces… De l’huile est mise en mouvement par une pompe. Elle passe dans un distributeur qui oriente le flux vers les vérins à activer, l’huile pousse la tige dans un sens ou dans l’autre.

L’attache rapide :

Le système d’attache rapide permet d’adapter des accessoires au bras articulé de la mini pelle. Le remplacement des godets ou accessoires est ainsi beaucoup plus facile. Elle fait office d’adaptateur à monter aux extrémités d’un bras articulé. Elle évite à l’opérateur de réaliser de trop nombreuses manipulations et permet de travailler en meilleure sécurité. Il existe différents types d’attaches rapides : manuelle ou hydraulique. Il est indispensable que le système de fixation présent sur la mini pelle et l’attache du godet soient compatibles et parfaitement ajustés.

Le godet :

Le godet est un accessoire amovible qui se fixe à l’extrémité du bras articulé de la mini pelle. Il se change en fonction des travaux à accomplir, qu’il s’agisse de construction, démolition, d’exploitation minière, de terrassement, d’environnement, d’assainissement ou encore d’agriculture. On peut s’en servir pour des petits travaux, comme pour des travaux lourds. Les dimensions et la taille du godet varient en fonction du modèle choisi.

Il est généralement composé de cinq éléments principaux :

• le dos du godet
• le fond du godet
• une lame de base
• des parois latérales
• une lame de parois latérales
• une lame de nivellement

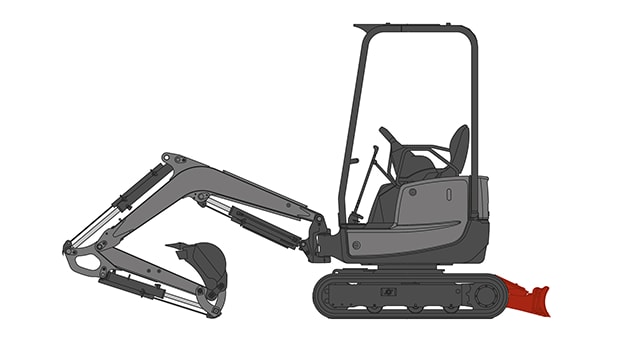

La lame de nivellement :

Située à l’avant de la mini pelle, elle va vous permettre de niveler ou remblayer une tranchée par exemple. Vous pourrez remblayer un trou en poussant la terre excavée et également niveller un sol. Mieux vaut privilégier plusieurs passages pour éviter de trop forcer sur la lame. Les chenilles contribueront également à compacter le sol. Pour un meilleur résultat, il est conseillé d’avancer à allure constante et sans à-coup lorsque la lame est abaissée. Sa fonction principale et de stabiliser la mini pelle en procurant un meilleur appui et donc plus de stabilité à la machine. Une fois en position, abaissez la lame dans le sol, vous sentirez moins de secousse en exécutant vos manœuvres.

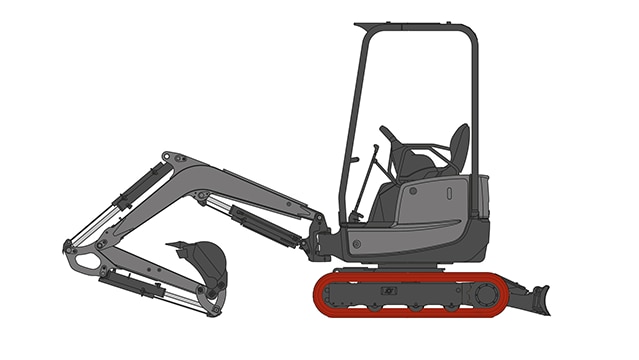

Les chenilles :

Les mini pelles sont majoritairement équipées de chenilles en caoutchouc. Plus les chenilles sont larges, plus la pressions au sol est faible. Pour des travaux dans des marais, des chenilles larges seront intéressantes. Pour des terrains durs, il faudra des chenilles plus étroites.

Plus les chenilles sont larges, plus l’usure va augmenter et plus le terrain risque d’être abimé. La largeur idéale est un compromis. Elle doit être étroit au possible et aussi large que nécessaire !

Plus les chenilles seront longues et écartées plus la machine sera stable. Sur certains modèles de mini pelle, il est possible de rétracter la largeur de la voie des chenilles pour le transport.
