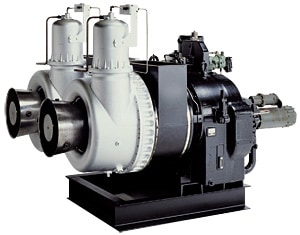

1軸式ガスタービン
ユニット主要目
本機は、仕様・オプション等により異なります。
| 項目 | AT360 | AT360S | AT600 | AT600S | AT900 | AT900S | |||
|---|---|---|---|---|---|---|---|---|---|
| 駆動 ユニット |
ガス タービン |
定格出力※1（kW） | 206 | 243 | 320 | 405 | 533 | 633 | |
| 燃料消費率※1（g/kWh） | 481 | 455 | 498 | 451 | 434 | 409 | |||
| 回転数 | ガス発生機 （min-1） |
48184 | 39783 | 31200 | |||||
| 出力タービン （min-1） |
|||||||||
| 出力軸 （min-1） |
1500 | ||||||||
| 回転方向 （出力軸端からみる）※2 |
反時計方向※2 | ||||||||
| 型式 | 単純開放サイクル 1軸式 | ||||||||
| 構造 | 圧縮機 | 1段遠心式 | |||||||
| 圧力比 | 7.3 | 7.1 | 7.2 | ||||||
| 燃焼器 | 単筒缶形 | ||||||||
| タービン | 2段軸流式 | ||||||||
| 減速機 | 平行平歯車（2段減速） | 遊星・平行各1 | |||||||
| 使用燃料油 | 灯油・軽油・A重油 | ||||||||
| 使用潤滑油 | 合成基油 | ||||||||
| 起動方式 | セルモータによる電気式 | ||||||||
| 潤滑方式 | 強制潤滑油注油式 | ||||||||
| 冷却方式 | パッケージファンによる空冷式 | ||||||||
| 乾燥質量 （ガスタービン本体） |
440 | 710 | 1400 | ||||||
| 騒音 | パッケージ機側 （1m）（dB（A）） |
90（標準） | |||||||
| 排気消音器出口 （1m）（dB（A）） |
90（標準） | ||||||||
| ユニット質量（排気消音器を除く）（kg） | 2750 | 3650 | 4800 | ||||||
| 項目 | AT1200 | AT1200S | AT1800 | AT1800S | AT2700 | AT2700S | AT2900 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 駆動 ユニット |
ガス タービン |
定格出力※1（kW） | 700 | 802 | 1066 | 1269 | 1603 | 1802 | 1938 | |
| 燃料消費率※1（g/kWh） | 478 | 453 | 435 | 409 | 434 | 413 | 405 | |||
| 回転数 | ガス発生機 （min-1） |
39440 | 31200 | |||||||
| 出力タービン （min-1） |
||||||||||
| 出力軸 （min-1） |
1500 | |||||||||
| 回転方向 （出力軸端からみる）※2 |
反時計方向※2 | |||||||||
| 型式 | 単純開放サイクル 1軸式 | |||||||||
| 構造 | 圧縮機 | 1段遠心式 | ||||||||
| 圧力比 | 7.1 | 7.2 | ||||||||
| 燃焼器 | 単筒缶形 | |||||||||
| タービン | 2段軸流式 | |||||||||
| 減速機 | 平行平歯車（2段減速） | 遊星・平行平歯車各1段減速 | ||||||||
| 使用燃料油 | 灯油・軽油・A重油 | |||||||||
| 使用潤滑油 | 合成基油 | |||||||||
| 起動方式 | セルモータによる電気式 | |||||||||
| 潤滑方式 | 強制潤滑油注油式 | |||||||||
| 冷却方式 | パッケージファンによる空冷式 | |||||||||
| 乾燥質量 （ガスタービン本体） |
1230 | 2600 | 4500 | |||||||
| 騒音 | パッケージ機側 （1m）（dB（A）） |
90（標準） | ||||||||
| 排気消音器出口 （1m）（dB（A）） |
90（標準） | |||||||||
| ユニット質量（排気消音器を除く）（kg） | 4630 | 7700 | 12560 | |||||||
- ※1高度150m（746mmHg,995hPa）、吸気湿度40℃、吸気損失0.98kPa（100mmAq）、排気損失2.94kPa（300mmAq）、使用燃料油の低位発熱量42700kJ／kg
- ※2回転方向は反時計方向のみとします。
燃料消費率は上記数値の+5％以内とします。

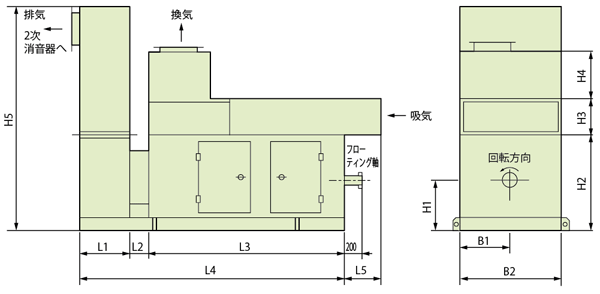

外形寸法
外形寸法（単位：mm）
| 記号 | AT360(S) | AT600(S) | AT900(S) | AT1200(S) | AT1800(S) | AT2700(S) | AT2900 |
|---|---|---|---|---|---|---|---|
| L1 | 500 | 650 | 580 | 900 | 1000 | 1200 | 1200 |
| L2 | 150 | 450 | 300 | 300 | 300 | 300 | 300 |
| L3 | 2100 | 2350 | 3300 | 3000 | 3800 | 4200 | 4200 |
| L4 | 2750 | 3450 | 4180 | 4200 | 5100 | 5700 | 5700 |
| L5 | 200 | 500 | 500 | 500 | 600 | 600 | 600 |
| B1 | 545 | 755 | 648 | 815 | 1020 | 1167 | 1167 |
| B2 | 1230 | 1400 | 1560 | 1620 | 2000 | 2600 | 2600 |
| H1 | 632 | 762 | 870 | 1061 | 867 | 1180 | 1180 |
| H2 | 1325 | 1355 | 1430 | 1655 | 1605 | 2205 | 2205 |
| H3 | 400 | 500 | 750 | 750 | 950 | 950 | 950 |
| H4 | 550 | 500 | 575 | 650 | 750 | 1000 | 1000 |
| H5 | 2555 | 2805 | 3235 | 4005 | 3655 | 4655 | 4655 |
