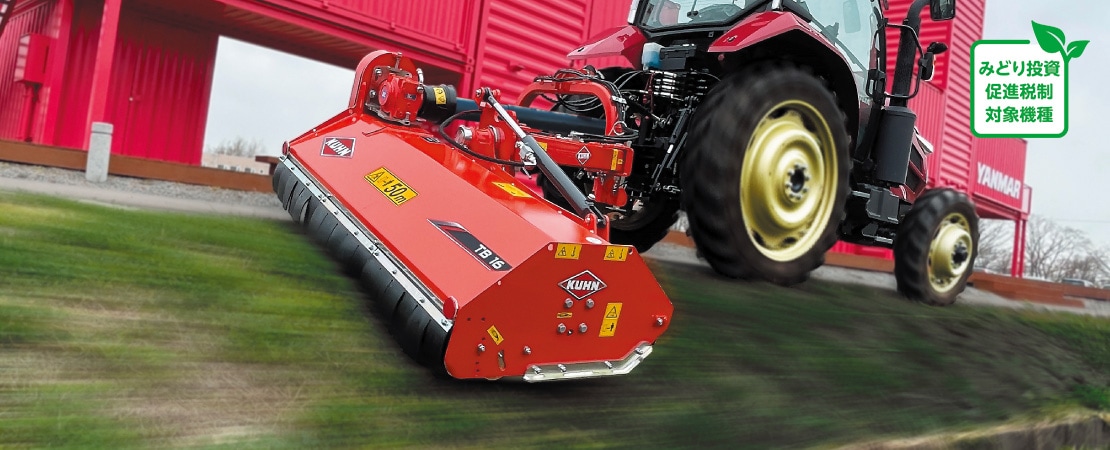

オフセットシュレッダー TB・TBEシリーズ
- ※写真は海外仕様につき、日本仕様と異なります。
軽量ながら、高粉砕力＆高耐久のオフセットシュレッダー
高い汎用性で雑草処理の効率化を実現！
粉砕力に優れたハンマーナイフにより草刈りはもちろん、茎の太い雑草の粉砕や灌木の枝払いなど、幅広く活躍します。
右オフセットだけでなく、センター位置でも作業が可能！
センター
ほ場内の残渣粉砕等に、操作が容易です。

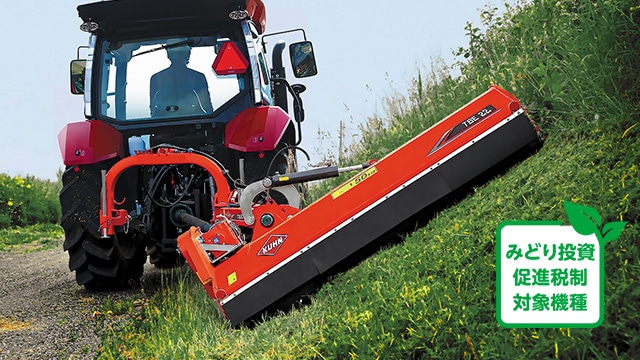

右オフセット
法面の雑草処理に活躍します。
細かくきれいに粉砕
ハンマーナイフ
多数のハンマーナイフが太い雑草や潅木も細かく粉砕。また、均等な配置により一定の切断性能を発揮します。
| TB16 | TB18 | TB22 | |
|---|---|---|---|
| ナイフ刈り幅（mm） | 95 | 95 | 120 |
| 枚数（枚） | 24 | 28 | 24 |
ベルト駆動
伝達効率が高い形状の複数のベルトで、PTOからの力をロスなくナイフに伝えます。
刈高さ調整
大径ローラーでほ場の凹凸に追従し、一定の刈高さを実現します。
| TB | TBE | |
|---|---|---|
| 刈高さ段数 | 5段階 | 4段階 |
- ※写真はTBE
高耐久＆安全に配慮した設計
フレーム
厳しい作業負荷にも耐える高強度フレームを採用しています。
右ロアリンク形状（TB16/TB18）
石などに接触し一定以上の力が加わると、右ロアリンクが後方にずれて、機械の破損を防ぎます。
サスペンション機構（TBE22）
障害物に接触すると機械を後方に逃して破損を防ぎ、障害物を通過すると自動で作業位置に復帰します。
公道走行対応部品を標準装備
追加部品不要で公道走行が可能です。
反射器/灯火器（方向指示器・制動灯・尾灯・後退灯・車幅灯）/制限を受けた自動車の標識/全幅と運行速度の表示/外側表示板
- ※イラストはイメージです。実際とは異なる場合があります。
- ※図はけん引式（2.5m超）の場合です。
- ※直装式とけん引式、全幅2.5m以下と2.5m超で対応が異なります。
- ※道路運送車両法における大型特殊自動車は対応が異なります。
- ※必要な免許・特殊車両通行許可（全幅2.5m超の場合）が別途必要です。
主要諸元
| 名称 | オフセットシュレッダー | |||
|---|---|---|---|---|
| 販売型式名 | TB16 | TB18 | TBE22 | |
| 作業幅（mm） | 1600 | 1800 | 2140 | |
| 機体寸法（移動時） | 全長（mm） | 2000 | 2000 | 2000 |
| 全幅（mm） | 1800 | 2000 | 2390 | |
| 全高（mm） | 1050 | 1050 | 1150 | |
| 機体質量（重量）（kg） | 480 | 520 | 810 | |
| ナイフ形状（枚数） | ハンマー/24 | ハンマー/28 | ハンマー/24 | |
| PTO回転数（rpm） | 540 | |||
| 装着方式 | カテゴリⅠ・Ⅱ | カテゴリⅡ | ||
| 所要トラクター油圧機構 | 単動1系統 / 複動1系統 | |||
| 所要トラクター馬力（ps） | 40～80 | 50～80 | 80～110 | |
| 最低所要トラクター重量※（kg） | 2300 | 2800 | 4200 | |
| メーカー名 | KUHN | |||
- ※重量バランス（前後・左右）に十分注意し、必要に応じて十分なウェイトを装着してください。
- ※諸元は改良などにより予告なく変更することがあります。
寸法
| 寸法（mm） | ||||
|---|---|---|---|---|
| A | B | C | D | |
| TB16 | 670 | 1820 | 1600 | 2360 |
| TB18 | 670 | 1820 | 1800 | 2560 |
| TBE22 | 690 | 1850 | 2140 | 3030 |
| 寸法（mm） | 角度（度） | ||
|---|---|---|---|
| E | F | G | |
| TB16 | 1450 | -45 | ＋90 |
| TB18 | 1650 | ||
| TBE22 | 1590 | -60 | |
