Series | Zero Déport Arrière |
---|---|
Poids Opérationnel | 1830 kg |
Largeur | 955 - 1280 mm |
Profondeur de Fouille | 2160 - 2310 mm |

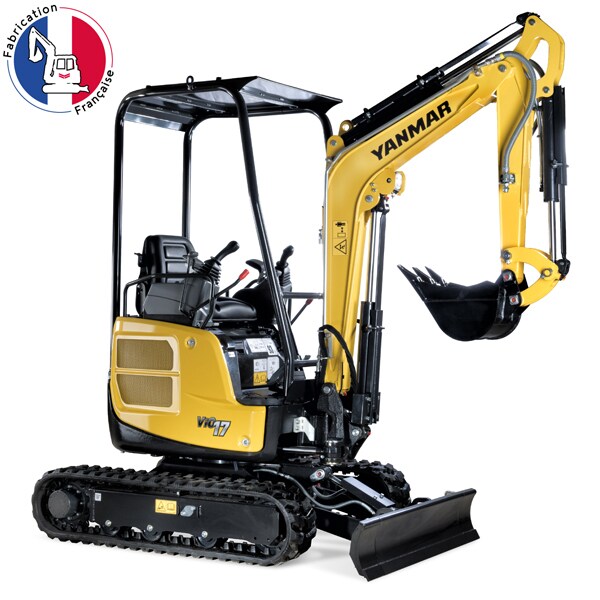

La mini-pelle Yanmar ViO17 est la machine la plus compacte de sa catégorie, elle peut également être la plus étroite et la plus large, grâce à son châssis variable. Ce modèle est également le plus stable. Elle est également l’une des meilleures dans des domaines importants, grâce à son châssis monobloc pour une excellente robustesse et à trois pompes qui lui permettent de générer plus de puissance que n’importe quelle machine comparable. Exceptionnellement durable, la mini-pelle Yanmar ViO17 est également étonnamment facile à entretenir.
Spécifications
Spécifications | ViO17 | |
---|---|---|
Poids | Poids de transport | 1695 kg |
Poids opérationnel | 1830 kg | |
Moteur | Type | 3TNV70-XBV |
Carburant | Diesel | |
Puissance nette | 10,1 à 2200 tr/min | |
Puissance brute | 10,34 à 2200 tr/min | |
Cylindrée | 0.854 l | |
Couple maximal | 47,8 - 52 N.m / 1600 tr/min | |
Démarreur | 12 V - 1.4 kW | |
Batterie | 12 V – 45 Ah | |
Alternateur | 12 V – 20 A | |
Système hydraulique | Pression maximale | 210 bars |
Pompe de service | 1 pompe double à pistons à débit variable / 1 pompe à pistons à débit variable / 1 pompe à engrenages pour pilotage | |
Débit max. | 2 x 17,6 l/min / 13,2 l/min / 11,2 l/min | |
Réservoir hydraulique | 16,5 l | |
Performances | Vitesse de déplacement | 2,1 – 4,3 km/h |
Vitesse de rotation | 9,5 tr/min | |
Force de pénétration (balancier) | 9,623 kN / 8,627 kN | |
Force d'arrachement (godet) | 16,123 kN | |
Force de traction | 16,95 kN | |
Niveau sonore (2000/14/CE&2005/88/CE) | 93 dBA / 81 dBA | |
Réservoir de carburant | 20 l |

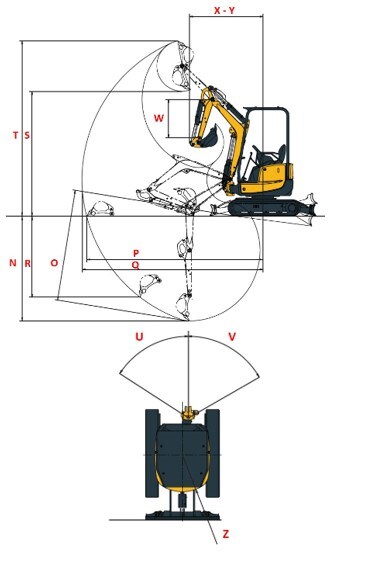

Dimensions
Dimensions | ViO17 | |
---|---|---|
A | Longueur hors tout | 3460/3480 mm |
B | Hauteur hors tout | 2300 mm |
C | Largeur hors tout | 955 - 1280 * mm |
D | Longueur des chenilles au sol | 1175 mm |
E | Longueur du train de chenilles | 1525 mm |
F | Voie | 720 - 1050 * mm |
G | Largeur des chenilles | 230 mm |
H | Largeur hors tout de lame | 955 - 1280 * mm |
I | Hauteur hors tout de lame | 250 mm |
J | Distance de la lame | 1130 mm |
K | Hauteur de relevage max. au-dessus du sol | 260 mm |
L | Profondeur d’abaissement max. depuis le sol | 205 mm |
M | Garde au sol minimale | 175 mm |
Dimensions | ViO17 | |
---|---|---|
N | Profondeur de fouille max. – lame levée | 2310 mm |
O | Profondeur de fouille max. – lame baissée | 2410 mm |
P | Portée de fouille max. au sol | 3810 mm |
Q | Portée de fouille | 3900 mm |
R | Paroi verticale max. | 930 mm |
S | Hauteur de déchargement max. | 2590 mm |
T | Hauteur d’attaque max. | 3440 mm |
U | Déport de pied de flèche gauche | 42° |
V | Déport de pied de flèche droite | 65° |
W | Longueur du bras | 950/1100 mm |
X | Rayon de rotation avant | 1644/1670 mm |
Y | Rayon de rotation avant avec flèche déportée | 1130/1140 mm |
Z | Rayon de rotation arrière | 640 mm |
*Châssis ouvert – fermé
Caractéristiques
COMPACITÉ

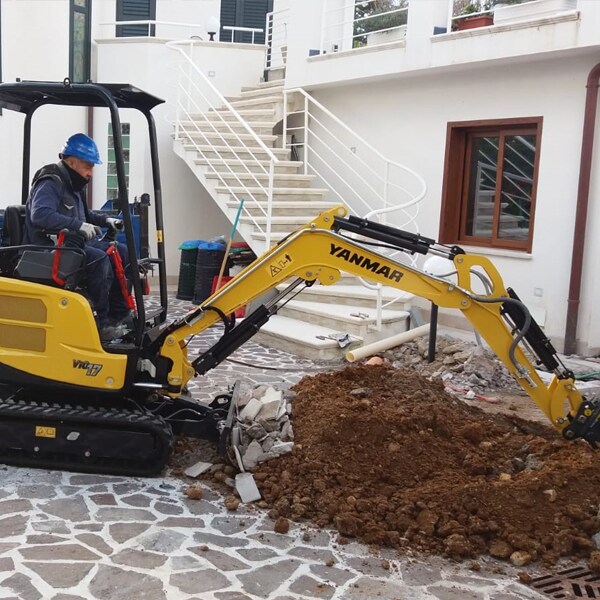

La ViO17 à zéro-déport est le choix parfait pour travailler sur des chantiers étroits tels que la rénovation urbaine, les chantiers de nivellement ou les aménagements paysager. La tourelle de la machine pivote dans sa largeur de voie, vous permettant de vous concentrer pleinement sur les tâches à effectuer. De plus, des protections de vérins sont fournies de série pour offrir une protection maximale à l’opérateur et minimiser les temps d’arrêt inutiles.
POLYVALENCE EXCEPTIONNELLE
La ViO17 est adaptée à une grande variété d’applications. Elle est disponible avec un bras long en option, lui permettant d’améliorer sa plage de travail. Pour élargir encore sa gamme d’applications, un contrepoids additionnel de 83 kg est désormais disponible. Avec son châssis variable, la ViO17 bénéficie d’une stabilité exceptionnelle. Enfin, 4 points d’arrimage sont désormais disponibles sur le châssis de chenille pour sécuriser davantage son transport.
PUISSANCE
Alimenté par un système hydraulique ViPPS qui cumule le débit de différentes pompes pour obtenir la combinaison optimale en termes de vitesse, de puissance, de fluidité et d’équilibre, la ViO17 garantit des mouvements de travail sans à-coup et simultanés, même pendant les translations. Combinant une grande performance, des capacités développées avec une grande efficacité et une faible consommation de carburant, la ViO17 est dotée de la gamme de moteur de la série TNV de Yanmar. Le moteur à injection directe tri-cylindré conforme à la réglementation Stage V offre une puissance impressionnante et des performances de premier ordre.
STABILITÉ INEGALÉE
Avec un poids opérationnel de 1 830 kg, un châssis variable (955-1 280 mm) et un contrepoids additionnel en option (83 kg), la ViO17 assure une stabilité optimale et une flexibilité exceptionnelle pour s’adapter à chaque application. La ViO17 est dotée d’un châssis variable, avec une garde au sol réduite entre les parties coulissantes, ce qui empêche l’accumulation de terre.
ROBUSTE ET FIABLE
Puissante, fiable et facile à entretenir, la ViO17 a été conçue pour exceller même dans les environnements les plus difficiles. Tous les vérins sont protégés par une plaque en acier à grande élasticité qui permet de réduire grandement le coût global de possession de la machine. La structure du châssis et les capots en acier offrent une résistance à toute épreuve. Le contrepoids protège contre d’éventuels chocs et frottements.
MAINTENANCE SIMPLE
L’excellente accessibilité aux composants du moteur depuis le capot facilite les contrôles de maintenance quotidienne et les rend plus rapides. Le démontage facile des panneaux latéraux offre un accès direct et rapide aux autres composants clés (système hydraulique, radiateur, etc.). La batterie et les boîtes à fusibles sont situées dans un compartiment verrouillable sous le siège de l’opérateur pour une sécurité maximale, tandis que l’accès au niveau du sol élimine le besoin d’équipements spécialisés.
Options
- Bras court (950mm)
- Demi-circuit hydraulique
- Attaches rapides hydrauliques à face plate
- 2 phares de travail à LED supplémentaires à l’avant
- Phare de travail LED supplémentaire à l’arrière
- Gyrophare LED enfichable
- 4e circuit hydraulique auxiliaire proportionnelle et réglable
- Contrepoids additionnel de 83kg
- Grandes pédales de translation
- Support de pompe de graissage
- Soupapes de sécurité pour les applications de levage
- Capteur de sécurité avec ou sans gyrophare LED enfichable
- Ecran de protection de l’opérateur en polycarbonate à l’avant (canopy)
- Plusieurs systèmes antivol
- Avertisseurs de translation
- Poignées amovibles coupe-batterie interne/externe
- Peinture spéciale
