Series | Rayon Conventionnel |
---|---|
Poids Opérationnel | 2260 kg |
Largeur | 1380 mm |
Profondeur de Fouille | 2480 mm |

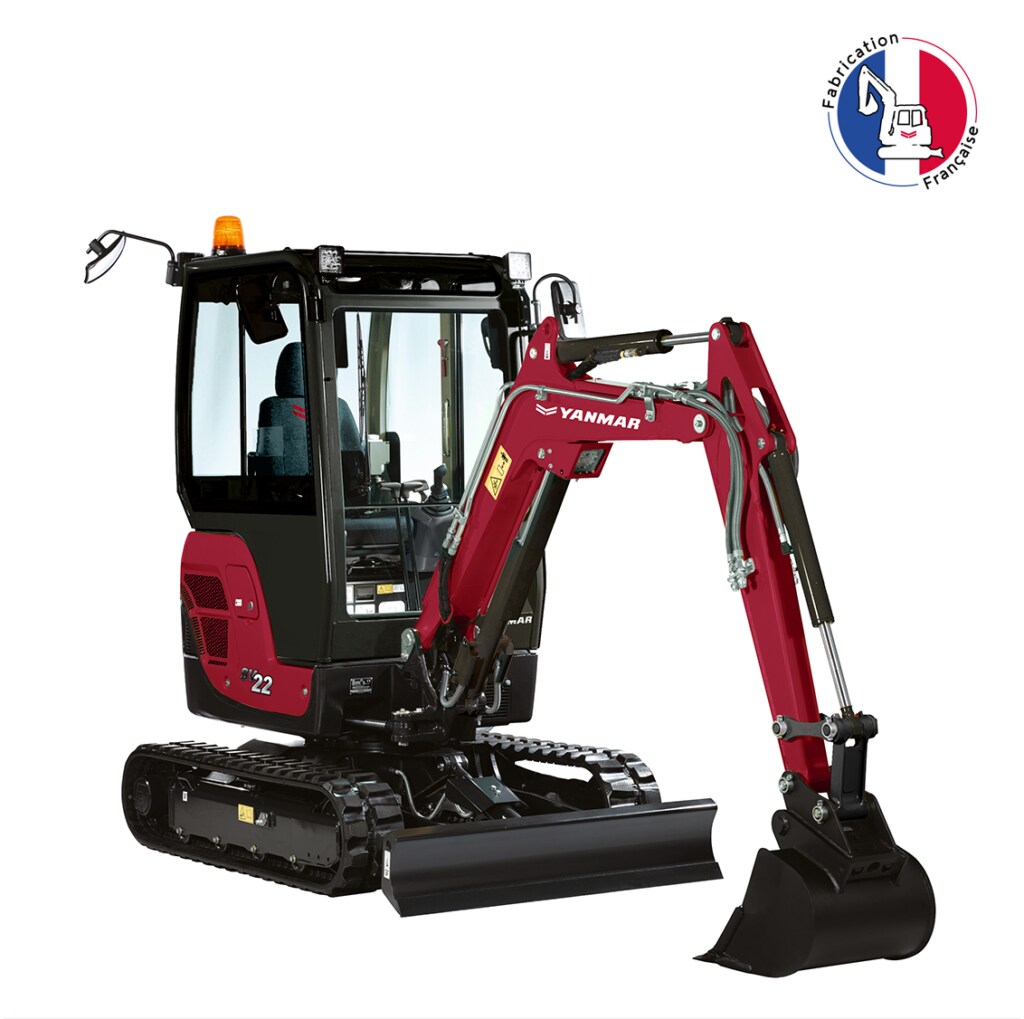

Parfaitement adaptée au travail dans les zones urbaines où l’espace est restreint, la compacité et la légèreté de la mini-pelle Yanmar SV22 en font une machine facile à transporter. Parmi ses autres atouts importants, citons son système hydraulique très performant et sa remarquable répartition des masses, qui lui confèrent une stabilité et des capacités de levage excellentes, ainsi qu’une extrême précision. Les opérateurs bénéficient également de nombreuses fonctionnalités conçues pour offrir confort et sécurité. Du châssis robuste aux flexibles résistants à l’abrasion, la mini-pelle Yanmar SV22 se caractérise par une durabilité impressionnante.
Spécifications
Spécifications | SV22 | |
---|---|---|
Poids | Poids de transport | 2045 kg (canopy) / 2185 kg (cabine) |
Poids opérationnel | 2120 kg (canopy) / 2260 kg (cabine) | |
Moteur | Type | 3TNV76-SBVA2 |
Carburant | Diesel | |
Puissance nette | 13,4 kW / 18,2 CV / 2200 tr/min | |
Puissance brute | 13,8 kW / 18,75 CV / 2200 tr/min | |
Cylindrée | 1.116 l | |
Couple maximal | 69 N.m. / 1600 tr/min | |
Démarreur | 1,4 kW | |
Batterie | 12 V - 45 Ah | |
Alternateur | 12 V - 40 A | |
Système hydraulique | Pression maximale | 206 bars |
Pompe de service | 1 pompe double à pistons à débit variable | |
Débit max. | 50 l/min | |
Réservoir hydraulique | 20 l | |
Performances | Vitesse de déplacement | 2,4 / 4,1 km/h |
Vitesse de rotation | 9,5 tr/min | |
Force de pénétration (balancier) | 11,8 kN | |
Force d'arrachement (godet) | 18,6 kN | |
Force de traction | 20,4 kN | |
Niveau sonore (2000/14/CE&2005/88/CE) | 92 dB(A) / 80 dB(A) | |
Réservoir de carburant | 29 l |
Dimensions
Dimensions | SV22 | |
---|---|---|
A | Longueur hors tout | 3775 mm |
B | Hauteur hors tout | 2320 - 2360 * mm |
C | Largeur hors tout | 1380 mm |
D | Longueur des chenilles au sol | 1450 mm |
E | Longueur du train de chenilles | 1890 mm |
F | Voie | 1160 mm |
G | Largeur des chenilles | 250 mm |
H | Largeur hors tout de lame | 1380 mm |
I | Hauteur hors tout de lame | 300 mm |
J | Distance de la lame | 1270 mm |
K | Hauteur de relevage max. au-dessus du sol | 370 mm |
L | Profondeur d’abaissement max. depuis le sol | 340 mm |
M | Garde au sol minimale | 280 mm |
Dimensions | SV22 | |
---|---|---|
N | Profondeur de fouille max. – lame levée | 2480 mm |
O | Profondeur de fouille max. – lame baissée | 2650 mm |
P | Portée de fouille max. au sol | 4130 mm |
Q | Portée de fouille | 4240 mm |
R | Paroi verticale max. | 2085 mm |
S | Hauteur de déchargement max. | 2760 mm |
T | Hauteur d’attaque max. | 4020 mm |
U | Déport de pied de flèche gauche | 40° |
V | Déport de pied de flèche droite | 80° |
W | Longueur du bras | 1200 mm |
X | Rayon de rotation avant | 1700 mm |
Y | Rayon de rotation avant avec flèche déportée | 1460 mm |
Z | Rayon de rotation arrière | 980 mm |
* Canopy – Cabine
Caractéristiques
COMPACITÉ
Avec son rayon de rotation ultra-court et son châssis extrêmement variable, la mini-pelle Yanmar SV22 peut fonctionner dans les espaces les plus exigus. Elle est particulièrement adaptée aux travaux paysagers, de rénovation urbaine, de nivellement et d’aménagement ainsi qu’aux fouilles de fondations. Le poids de transport de la version avec canopy est de 2 045 kg seulement et elle est équipée de quatre points d’ancrage qui permettent de l’arrimer solidement pour le transport. Elle peut donc être facilement chargée sur une remorque avec ses accessoires et transportée sur un nouveau site.
STABILITÉ
La combinaison d’un large contrepoids, de chenilles asymétriques (un système breveté par Yanmar VICTAS®) et d’une excellente répartition des masses confère à la mini-pelle Yanmar SV22 une stabilité impressionnante et des capacités de levage exceptionnelles. Le système VICTAS® fonctionne en élargissant la surface d’appui en augmentant le chemin de roulement et en utilisant des chenilles asymétriques pour agrandir la surface d’appui. Outre des pas de chenille plus courts, cela améliore la stabilité latérale et la capacité de levage, réduit l’usure des chenilles et permet un déplacement silencieux et sans vibration.
SYSTÈME HYDRAULIQUE PERFORMANT
Le circuit hydraulique de la mini-pelle Yanmar SV22 se caractérise par une répartition proportionnelle des débits. La pompe à débit variable et le circuit fermé à détection de charge garantissent précision, souplesse, puissance et simultanéité parfaite de mouvement. Ce système permet à l’opérateur d’effectuer des travaux de manière souple et précise, quel que soit le débit ou la charge. De plus, les joysticks sont extrêmement simples à manipuler et facilitent encore plus le contrôle de l’opérateur.
FIABLE
Les patins de chenille en V permettent de réduire l’accumulation de pierres et de matériaux et en font l’une des machines les plus solides sur le marché. De plus, la structure en fonte du châssis et les capots en acier durable offrent une résistance à toute épreuve. Un grand contrepoids protège des éventuels chocs et frottements contre les murs et les flexibles sont protégés par des manchons résistants à l’abrasion. Le routage sur le dessus de la flèche et le côté droit de la machine empêche la torsion et limite de temps d’arrêt de la machine.
FACILITÉ D’UTILISATION
L’accès aisé, l’espace important pour les jambes et le chauffage avec des bouches d’aération bien placées se combinent pour rendre la mini-pelle Yanmar SV22 agréable à utiliser, même pendant de longues périodes. Toutes les commandes se trouvent sur le côté droit de l’opérateur pour un accès facile. Le tableau de bord numérique intuitif facilite le contrôle de l’opérateur et fournit également un aperçu de l’état de la machine. Le levier de la lame de remblayage est facile à manipuler depuis le siège du conducteur, et les joysticks réactifs et sensibles ajoutent également à la facilité d’utilisation.
SÉCURITÉ RENFORCÉE
Depuis le siège, le conducteur bénéficie d’une bonne visibilité à 360 °, avec trois rétroviseurs arrière et latéraux pour améliorer la visibilité. Le conducteur peut donc surveiller l’espace autour de la mini-pelle mécanique, ainsi que la zone de travail immédiate sans bouger. Pour travailler en toute sécurité dans l’obscurité, une lampe à LED standard est positionnée dans la partie inférieure de la flèche où elle est protégée des chocs. Une alarme de déplacement est disponible en option. Une ceinture de sécurité orange est installée de série, et la cabine répond à toutes les exigences FOPS, ROPS et TOPS en matière de sécurité au travail.
Options
ÉQUIPEMENTS
- 3ème + 4ème circuits proportionnels avec potentiomètres
- Raccords rapides
- Huile biodégradable standard
- Huile biodégradable Panolin
- 2 phares à LED à l’avant
- 1 phare LED arrière + Gyrophare LED embrochable
- Gyrophare embrochable
- Gyrophare magnétique
CONFORT
- Siège revêtement PVC avec logo Yanmar
- Siège revêtement tissu premium avec logo Yanmar
- Siège Pemium revêtement PVC avec logo Yanmar
- Radio
SÉCURITÉ
- 3 Clapets de sécurité sur vérins avec anneau soudé sur la biellette
- Certification pour le levage
- Alarme de translation
- Peinture spéciale
