Einsatzgewicht | 7000 kg |
---|---|
Löffelinhalt | 1.20 - 1.80 m3 |
Kipplast, Gerade | 5000 kg |

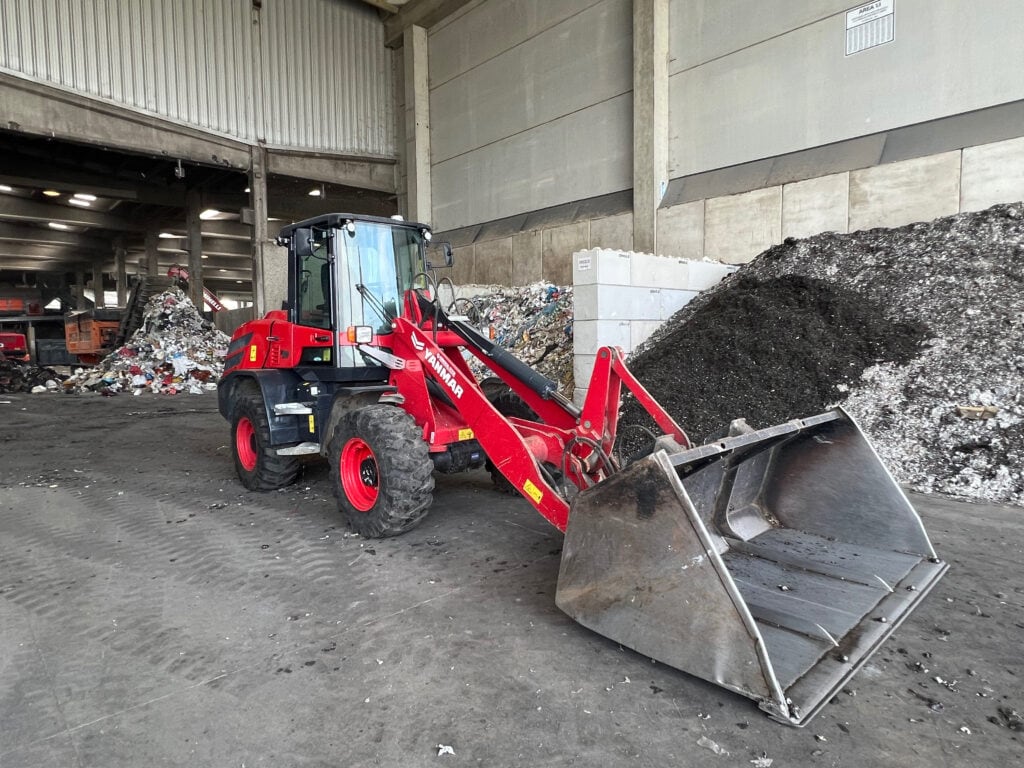

Das Radladermodell V120 von Yanmar verfügt über ein leistungsstarkes Hydrauliksystem mit hydrostatischer Antriebstechnik – Sie profitieren von reibungsloser Kraftentwicklung ohne Traktionsverlust. Das Knickgelenk sorgt für hervorragende Manövrierfähigkeit, während die oszillierende Hinterachse auch auf unebenem Gelände alle vier Räder konstant auf dem Boden hält. Mit Yanmars Parallelkinematiksystem können Sie eine Last schnell und präzise anheben, ohne permanent den Ladewinkel anpassen zu müssen.
Spezifikationen
Spezifikationen | V120 | |
---|---|---|
Gewicht | Transportabmessungen | 5 480 x 2 100 x 2 780 mm |
Betriebsgewicht | 7 000 kg | |
Motor | Typ | Deutz, TCD 3.6 L4 |
Treibstoff | Diesel | |
Leistung | 74,4 kW / 101 PS / 2000 U/min | |
Hubraum | 3,600 cm³ | |
Drehmoment, max. | 300 Nm at 1,600 U/min | |
Anlasser | 12V /2.6 kW | |
Batterie | 12V / 77 Ah | |
Generator | 14V / 95A | |
Hydraulik | Servicepumpe | Proportionales Hydraulikventil mit 3 Steuerkreisen |
Pumpenfördermenge | 78l/min | |
Pressione di esercizio | 250 bar | |
Arbeitsdruck | 93 l | |
Fahrwerk | Vorderachse | Planetentriebachse, mit integrierter Scheiben-Zentralbremse, starr angelenkt. Selbstsperrdifferential 45%. |
Hinterachse | Planetentriebachse mit integriertem Untersetzungsgetriebe, pendelnd aufgehängt, gedämpft durch Gummipuffer. | |
Reifen | 405/70 R 20 | |
Fahrgeschwindigkeit | 0 – 20 km/h | |
Schallpegel | Schallpegel | LwA = 102 dB(A) / LpA = 75 dB(A) |
Abmessungen
Abmessungen | V120 | |
---|---|---|
A | Länge über alles | 5 480 mm |
B | Radstand | 2 290 mm |
C | Höhe über alles | 2 780 mm |
D | Bodenfreiheit | 460 mm |
E | Breite (Reifenaussenkante) | 1 980 mm |
F | Breite (Schaufelaussenkante) | 2 100 mm |
G | Auskipphöhe | 2 680 mm |
H | Auskippweite | 790 mm |
I | Max. Ladehöhe (Kippbolzen) | 3 520 mm |
J | Max. Hubhöhe (Stapeleinrichtung) | 3 365 mm |
K | Unterflur Grabtiefe | 70 mm |
L | Rückkippwinkel (Transportposition) | 50° |
M | Auskippwinkel | 45° |
N | Knickwinkel | 40° |
O | Wenderadius (Spurbreite) | 2 155 mm |
P | Wenderadius (Schaufelbreite) | 4 680 mm |
Funktionen
LEISTUNGSFÄHIGE HYDRAULIK
Das hydrostatische Hochdruckgetriebe maximiert die Produktivität dank hydrostatischer Antriebstechnologie, die eine reibungslose Kraftentwicklung ohne Traktionsverlust ermöglicht. Die Hydraulik des dritten Abschnitts arbeitet völlig unabhängig von der Getriebehydraulik. Sie kann für den hydraulischen Schnellwechsler und gängige Anbaugeräte verwendet werden. Für den Hydraulikbetrieb entsprechender Anbaugeräte können Sie den zusätzlichen Steuerkreis im vierten Abschnitt verwenden. Dieser Abschnitt ist auch mit einer optionalen High-Flow-Funktion erhältlich.
KNICKLENKUNG
Zuverlässig, stabil und äußerst manövrierfähig – das ist die Knicklenkung des V120 mit einem Lenkwinkel von 40 Grad. Die Schaufel kann dadurch selbst bei vollem Einschlagwinkel gerade auf die Ladung zubewegt werden und ermöglicht so ein einfaches Aufnehmen oder Abstellen von Lasten auf engem Raum. Die Vorder- und Hinterräder folgen der gleichen Spur, dies erhöht die Stabilität und schont Rasenflächen und Gehwege. Der kleine Wenderadius reduziert den Reifenverschleiß.
OSZILLIERENDE HINTERACHSE
Die Gesundheit und Sicherheit der Bediener der Maschinen liegen Yanmar am Herzen. Deshalb wurde der V120 so konstruiert, dass selbst auf unebenem Gelände alle vier Räder in ständigem Bodenkontakt sind. Hierfür ist der große Schwenkwinkel (10 Grad) der oszillierenden Hinterachse verantwortlich. Bei einigen Herstellern schwingt das gesamte Heck, sodass sich Schaufel und Maschine in verschiedene Richtungen bewegen, dies wirkt destabilisierend,. Bei Yanmar-Maschinen schwingt nur die Hinterachse, so bleibt alles stabil.
PARALLELKINEMATIK
Yanmars Parallelkinematik passt den Hubwinkel automatisch an, sodass Sie sich ganz auf das präzise Platzieren der Ladung konzentrieren können. Die Technik optimiert auch das Be- und Entladen der zweiten Reihe auf einem Lkw und stellt sicher, dass der Radlader nicht mit dem Lkw-Aufbau kollidiert.
SMART CONTROL
Das Smart Control-System merkt sich die Einstellungen der einzelnen Fahrer und passt diese automatisch bei jedem Fahrerwechsel an. Dadurch können die Bediener zügig mit der Arbeit beginnen. Auch die Bedienung selbst ist einfach, denn die Kacheln auf dem Bildschirm lassen sich wie bei einem Smartphone betätigen. Das entspiegelte 3,5-Zoll-Display bietet einen hervorragenden Überblick über die Maschinen- und Motordaten, und eine Tastatur mit extragroßen Tasten erleichtert die Bedienung zusätzlich.
BENUTZERFREUNDLICH
Yanmar Maschinen sind auf eine erstklassige Benutzererfahrung mit hohem Fahrerkomfort ausgelegt und erhöhen so die Produktivität Ihrer Mitarbeiter. Die Fahrerkabine des V120 ist geräusch- und vibrationsgedämpft und gemäß ROPS/FOPS zertifiziert. Bei Yanmar wird die Arbeitssicherheit großgeschrieben, deshalb haben die Kabinen große Scheiben und auf beiden Seiten eine Tür. Dies sorgt für eine optimale Belüftung und verbessert die Kommunikation mit Kollegen. Für zusätzlichen Komfort ist der Fahrersitz mit einer einstellbaren Hydraulikfederung ausgestattet.
FAHRGESCHWINDIGKEIT
Der V120 zeichnet sich trotz seiner hohen Leistung durch einen geringen Kraftstoffverbrauch aus. Möglich ist dies durch den hydrostatischen Fahrantrieb. Auf der Straße erreicht der Radlader eine Fahrgeschwindigkeit von 20 km/h. Optional ist er auch mit einer Höchstgeschwindigkeit von 36 km/h erhältlich.
BREMS-/INCHPEDAL
Indem Sie den Radlader verlangsamen und gleichzeitig die Motordrehzahl hochhalten, verbessern Sie bei Grab- und Ladevorgänge die Zykluszeit. Diese Feinabstimmung der Hydraulikleistung erreichen Sie mit dem Brems-/Inchpedal. Dies verhindert auch ein Durchdrehen der Räder und übermäßigen Reifenverschleiß.
WARTUNGSFREUNDLICH
Die große Motorhaube ermöglicht den einfachen Zugang zur Wartung aller wichtigen Komponenten, wie Öl, Wasser und Filter. So lässt sich die tägliche Wartung einfach und schnell erledigen. Dies trägt zur Senkung der Gesamtbetriebskosten der Maschine bei. Auch dass Routineaufgaben vom Boden aus ausgeführt werden können, spart Zeit und trägt zur Arbeitssicherheit bei.
Optionen
AUSRÜSTUNGEN
- Dieselmotor mit DPF
- Lüfterantrieb regelbar und reversierbar
- Vorder- und Hinterachse 36 km/h mit Kennzeichenbeleuchtung
- Verlängertes Hubgerüst – Auskipphöhe + 640 mm am Schaufeldrehpunkt
- 4. Steuerkreis
- Hydraulikinstallation, hydraulischer Schnellwechsler mit Zweihandbedienung
- Bio-Öl-Befüllung Ester-Basis HLP 68 (Panolin)
- Beistellung Hydrauliköl (Freigabe von YANMAR erforderlich)
- Kältekit Flüssigkeiten
- Batterie, (12 V / 135 AH)
- Drossel, einstellbar, für Hub- oder Kippzylinder
- Druckloser Rücklauf, am Hubrahmen
- Handhammeranschluß vorne, mit Mengenteiler
- LSD – Last-Schwingungs-Dämpfungssystem
- Halbautomatische Schaufelrückstellung mit Hubhöhenbegrenzung
- Steckkupplungen, 3. Steuerkreis (Flat-Star)
- LED-Arbeitsscheinwerfer hinten (2 Stück)
- Rundumleuchte, gelb
- LED Rundumleuchte, gelb
- Handgas, mit abgeschaltetem Fahrantrieb
- Kriechgang, einfach, ungeregelt
- Rückfahrkamera, Farbbildschirm
- Nachrüstsatz für Straßenzulassung Italien
- Optionspaket Premium
KOMFORT
- Schiebefenster „rechts“
- Optionspaket Komfort
- Fahrersitz MSG 85 (Komfortausführung)
- Fahrersitz MSG 95 (Premiumausführung)
- MP3 Radio
- Kopfstütze passend für Komfort- und Premiumausführung
- Klimaanlage, kompl.
- Armlehne, links, für Fahrersitz
- Außenspiegel, beheizbar
- Dieselstandheizung mit Zeitschaltuhr
- FOPS-Nachrüstsatz (Dachgitter) mit EG-Bescheinigung
- Gurtschloss mit Sicherheitseinrichtung
- Beckengurt, 76 mm breit
- Pollenfilter
- Zusatzisolierung Kabine und Heizung
- Sonnenrollo, Frontfenster
- Zentralschmieranlage (Lincoln)
SICHERHEIT
- Hebebescheinigung
- Optionspaket Sicherheit
- Rückfahrwarneinrichtung (Back-up Alarm)
- Hubrahmenstütze, für Transportstellung und Transportverriegelung (Italien)
- Feuerlöscher
- Verbandkasten
- Gabelzinkenschutz
- Vorgesteuerte Rohrbruchsicherungen für Hub- und Kippzylinder
- Kennzeichenbeleuchtung (für 20 km/h)
- Lastwarneinrichtung optisch und akustisch
- Sicherheitsbeklebung, StVZO, rot/weiß
- Warnbeschilderung „Strassenfahrt“
- Fremdstartpol
- Diebstahlsicherung
- Automatische Motorabschaltung
- Betankungspumpe elektr. kpl. mit Einbausatz
- Warndreieck
- Aktivkohlefilter
- Turbo II Vorfilter
- TÜV – Einzelabnahme (Deutschland)
- ABE-Datenbestätigung
- Special Bereifung
- Sonderlackierung
