SV22｜Minibagger｜Produkte｜Construction

Serie	Konventionell
Einsatzgewicht	2260 kg
Gesamtbreite	1380 mm
Grabtiefe	2480 mm

Durch seine Kompaktheit und einfache Handhabung eignet sich der SV22 gut für Arbeiten auf engem Raum wie in städtischen Gebieten und lässt sich zudem einfach transportieren. Weitere Pluspunkte sind seine fortschrittliche Hydraulik und gleichmäßige Gewichtsverteilung. Diese sorgen für eine große Hubkapazität und erstklassige Standfestigkeit sowie eine hohe Präzision. Vom robusten Unterwagen bis hin zu den abriebfesten Schläuchen zeichnet sich der SV22 durch seine Langlebigkeit aus. Außerdem profitiert der Bediener von zahlreichen Komfort- und Sicherheitsfunktionen.

Kontaktieren Sie uns

Spezifikationen

Spezifikationen		SV22
Gewicht	Transportgewicht	2045 kg (Schutzdach) / 2185 kg (Kabine)
Gewicht	Betriebsgewicht	2120 kg (Schutzdach) / 2260 kg (Kabine)
Motor	Typ	3TNV76-SBVA2
	Kraftstoff	Diesel
	Nettoleistung	13,4 kW / 18,2 PS / 2200 U/Min
	Bruttoleistung	13,8 kW / 18,75 PS / 2200U/Min
	Hubraum	1.116 l
	Maximales Drehmoment	69 N.m. / 1600 U/min
	Starter	1,4 kW
	Batterie	12 V - 45 Ah
	Lichtmaschine	12 V - 40 A
Hydrauliksystem	Max druck	206 bars
	Servicepumpe	1 doppelte Verstellpumpe mit variabler Fördermenge
	Durchfluss	50 l/min
	Hydrauliktank	20 l
Leistung	Fahrgeschwindigkeit	2,4 / 4,1 km/h
	Drehzahl	9,5 U/min
	Grabkraft (Arm)	11,8 kN
	Grabkraft (Schaufel)	18,6 kN
	Steigfähigkeit	20,4 kN
	Schalldruckpegel (2000/14/EG und 88/88/EG)	92 dB(A) / 80 dB(A)
	Dieseltank	29 l

Abmessungen

Abmessungen		SV22
A	Gesamtlänge	3775 mm
B	Gesamthöhe	2320 - 2360 * mm
C	Gesamtbreite	1380 mm
D	Länge der Laufketten am Boden	1450 mm
E	Raupenlänge am Boden	1890 mm
F	Weg	1160 mm
G	Kettenbreite	250 mm
H	Gesamtbreite Planierschild	1380 mm
I	Gesamthöhe Planierschild	300 mm
J	Abstand Planierschild	1270 mm
K	Max. Hubhöhe über dem Boden	370 mm
L	Max. Absenktiefe über dem Boden	340 mm
M	Mindestbodenfreiheit	280 mm

Abmessungen		SV22
N	Max. Grabtiefe – bei angehobenem Planierschild	2480 mm
O	Max. Grabtiefe – bei abgesenkten Planierschild	2650 mm
P	Max. Grabreichweite am Boden	4130 mm
Q	Grabreichweite	4240 mm
R	Vertikale Wand max.	2085 mm
S	Max. Entladehöhe	2760 mm
T	Max. Reichhöhe	4020 mm
U	Versatz Auslegerfuß links	40°
V	Versatz Auslegerfuß rechts	80°
W	Auslegerlänge	1200 mm
X	Schwenkradius vorn	1700 mm
Y	Vorderer Schwenkradius mit versetztem Ausleger	1460 mm
Z	Hinterer Schwenkradius	980 mm

* Schutzdach – Kabine

Funktionen

KOMPAKTHEIT

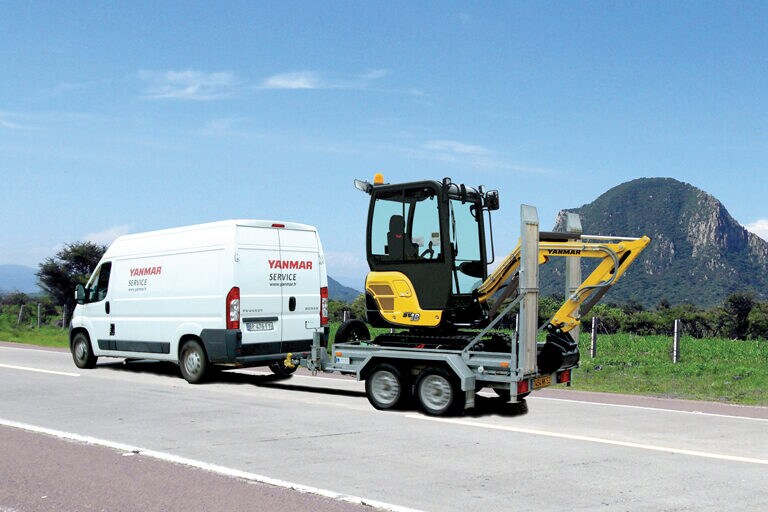

Mit seinem extrem kleinen Schwenkradius und dem hochkompakten Unterwagen kann der Minibagger auch auf engem Raum eingesetzt werden. Er eignet sich optimal für städtische Baustellen, Planierarbeiten und Landschaftsgestaltungen. Die Version mit Schutzdach hat ein Transportgewicht von nur 2.045 kg. Der SV22 lässt sich für den Transport einfach mit seinen Anbaugeräten auf einen Anhänger verladen und an vier Verankerungspunkten sichern.

STABILITÄT

Die Kombination aus einem breit ausgelegten Gegengewicht, asymmetrischen Ketten (ein von Yanmar VICTAS® patentiertes System) und einer gleichmäßigen Gewichtsverteilung verleiht dem Minibagger hohe Stabilität und Hubkapazität. Durch das VICTAS®-System kann die Spur verbreitert werden. Zusätzlich vergrößert sich die Tragfläche dank der asymmetrisch angeordneten Raupenketten. In Kombination mit der relativ schmalen Profilteilung erhöhen sich auch die Seitenstabilität und Hubkapazität. Gleichzeitig verringert sich der Kettenabrieb, und die Maschine arbeitet leise und vibrationsarm.

MODERNE HYDRAULIK

Ein Kennzeichen des Zweitonnenbaggers: Sein Hydraulikkreis zeichnet sich durch die proportionale Verteilung der Ölmenge aus. Die Pumpe mit variablem Durchfluss und der geschlossene Regelkreis sorgen für Präzision, Flexibilität, Leistung und perfekt aufeinander abgestimmte Bewegungen. Das System ermöglicht ein reibungsloses und genaues Arbeiten unabhängig von der Durchflussmenge oder der jeweiligen Last. Darüber hinaus sind die Joysticks äußerst einfach zu handhaben und erleichtern so zusätzlich die Bedienung .

ZUVERLÄSSIG

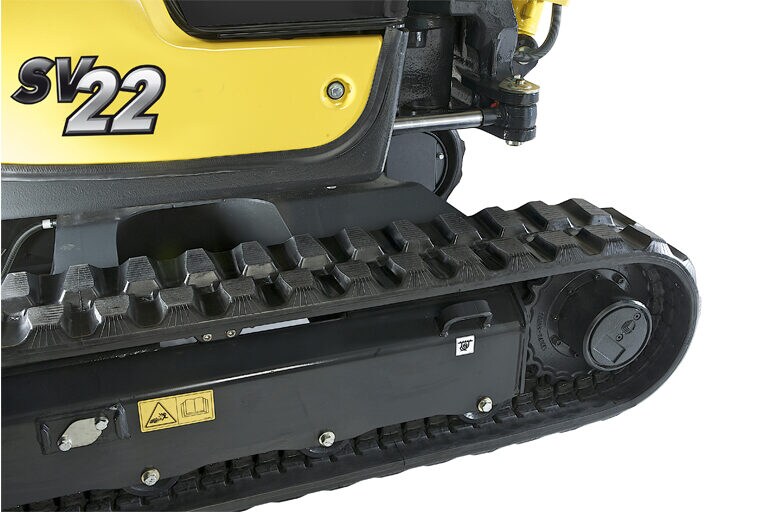

Der SV22 Minibagger zählt zu den robustesten seiner Klasse. Die V-Form der Längsträger reduziert das Ansammeln von Steinen und weiteren Materialien und erhöht die Gesamtfestigkeit des Unterwagens. Auch das Fahrwerk aus Gusseisen und die Stahlabdeckungen erhöhen die Langlebigkeit der Maschine. Ein breit ausgelegtes Gegengewicht schützt vor Stößen und Anschlägen an Mauern. Die Schläuche – durch Hüllen vor Abrieb geschützt – sind oberhalb und auf der rechten Seite des Auslegers verlegt, das schützt vor Torsion.

BEDIENFREUNDLICH

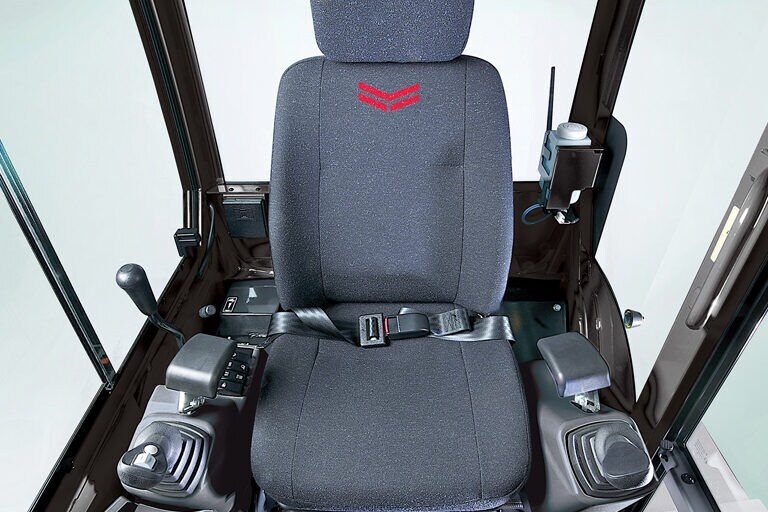

Ein breiter Zugang, viel Beinfreiheit und eine Heizung mit gut platzierten Lüftungsschlitzen machen auch lange Arbeitstage mit dem SV22 Minibagger komfortabel. Alle Bedienelemente sind bequem erreichbar rechts neben dem Sitz angeordnet. Die intuitive digitale Benutzeroberfläche sorgt für eine einfache Bedienung und Wartung. Der Hebel für das Planierschild sowie die Joysticks zur schnellen und präzisen Steuerung des Auslegers sind vom Fahrersitz aus leicht zu bedienen.

EXTREM SICHER

Der Fahrersitz bietet eine gute Rundumsicht. Unterstützt wird dies durch drei Rück- und Seitenspiegel. Der Fahrer hat dadurch gleichzeitig den Bereich um die Maschine und den unmittelbaren Arbeitsbereich im Blick. Für ein sicheres Arbeiten bei Dunkelheit ist serienmäßig am unteren Teil des Auslegers ein stoßsicherer LED-Scheinwerfer angebracht, ein Fahralarm ist optional erhältlich. Die Fahrerkabine ist serienmäßig mit einem orangefarbenen Sicherheitsgurt ausgestattet und erfüllt alle Arbeitssicherheitsvorgaben gemäß FOPS, ROPS und TOPS.
