Serie | Konventionell |
---|---|
Einsatzgewicht | 8200 kg |
Gesamtbreite | 2270 mm |
Grabtiefe | 4180 mm |
Extrem enge Drehungen, außergewöhnliche Flexibilität und unübertroffene Kompaktheit machen diese Maschine zur richtigen Wahl für Arbeiten auf städtischen Baustellen mit begrenztem Platz. Der einzigartige dreiteilige Ausleger bietet eine für seine Klasse außerordentliche Schütt- und Abtraghöhe sowie eine exzellente Stabilität. Der leistungsstarke 53,5-kW-TNV-Motor mit elektronischer Steuerung glänzt durch eine hohe Leistung bei geringem Kraftstoffverbrauch. Die Fahrer profitieren außerdem von einer geräumigen, ergonomischen Kabine mit zahlreichen serienmäßigen Komfortdetails.
Spezifikationen
Spezifikationen | B7-6 | |
---|---|---|
Gewicht | Transportgewicht | 8125 kg |
Betriebsgewicht | 8200 kg | |
Motor | Typ | 4TNV98C-WBV2 |
Kraftstoff | Diesel | |
Nettoleistung | 39,3 kW / 1900 U/Min | |
Bruttoleistung | 41,4 kW / 1900 U/Min | |
Hubraum | 2.091 l | |
Maximales Drehmoment | 229 - 241 N.m | |
Starter | 3 kW | |
Batterie | 12V - 92 Ah | |
Lichtmaschine | 12V - 80 A | |
Hydrauliksystem | Max druck | 255 bars |
Servicepumpe | 1 Doppelte Verstellpumpe / 1 Zahnradpumpe / 1 Zahnradpumpe für Steuerleitung | |
Durchfluss | 2 x 70,3 l/min / 59,8 l/min / 19 l/min | |
Hydrauliktank | 60 l | |
Leistung | Fahrgeschwindigkeit | 2,7 / 4,8 km/h (2,5 / 4,5 km/h with steel tracks) |
Drehzahl | 10 U/min | |
Grabkraft (Arm) | 40,6 kN | |
Grabkraft (Schaufel) | 56,9 kN | |
Steigfähigkeit | 72,6 kN | |
Schalldruckpegel (2000/14/EG und 88/88/EG) | 80 dB(A) (LpA) / 97 dB(A) (LwA) | |
Dieseltank | 115 l |
Abmessungen
Abmessungen | B7-6 | |
---|---|---|
A | Gesamtlänge | 5850 mm |
B | Gesamthöhe | 2680 mm |
C | Gesamtbreite | 2270 mm |
D | Länge der Laufketten am Boden | 2290 mm |
E | Raupenlänge am Boden | 2890 mm |
F | Weg | 1870 mm |
G | Kettenbreite | 450 mm |
H | Gesamtbreite Planierschild | 2270 mm |
I | Gesamthöhe Planierschild | 435 mm |
J | Abstand Planierschild | 1830 mm |
K | Max. Hubhöhe über dem Boden | 440 mm |
L | Max. Absenktiefe über dem Boden | 380 mm |
M | Mindestbodenfreiheit | 390 mm |
Abmessungen | B7-6 | |
---|---|---|
N | Max. Grabtiefe – bei angehobenem Planierschild | 4180 mm |
O | Max. Grabtiefe – bei abgesenkten Planierschild | 4450 mm |
P | Max. Grabreichweite am Boden | 6370 mm |
Q | Grabreichweite | 6520 mm |
R | Vertikale Wand max. | 3690 mm |
S | Max. Entladehöhe | 5540 mm |
T | Max. Reichhöhe | 7530 mm |
U | Versatz Auslegerfuß links | 1060 mm |
V | Versatz Auslegerfuß rechts | 870 mm |
W | Auslegerlänge | 1680 mm |
X | Schwenkradius vorn | 1320 mm |
Y | Vorderer Schwenkradius mit versetztem Ausleger | 1139 mm |
Z | Hinterer Schwenkradius | 1265 mm |
Funktionen
KOMPAKTHEIT
Der B7 Sigma-6 ist das kompakteste Bagger Modell in der 8-10-Tonnen-Klasse und eine echte Zero-Tail-Swing-Maschine. Sein Schwenkradius von 1.320 mm ist 34 % geringer als bei vergleichbaren Maschinen mit Gelenkausleger. Seine Transportmaße betragen lediglich 5.850 mm x 2.270 mm x 2.680 mm. Dank der kompakten Größe kann der Bediener auf einer nur 2,7 Meter breiten Fahrspur eine vollständige 360-Grad-Drehung durchführen – und belegt dabei nur eine Spur. Aus diesem Grund eignet sich dieser Bagger optimal für Baustellen in städtischen Gebieten mit begrenztem Platzangebot.

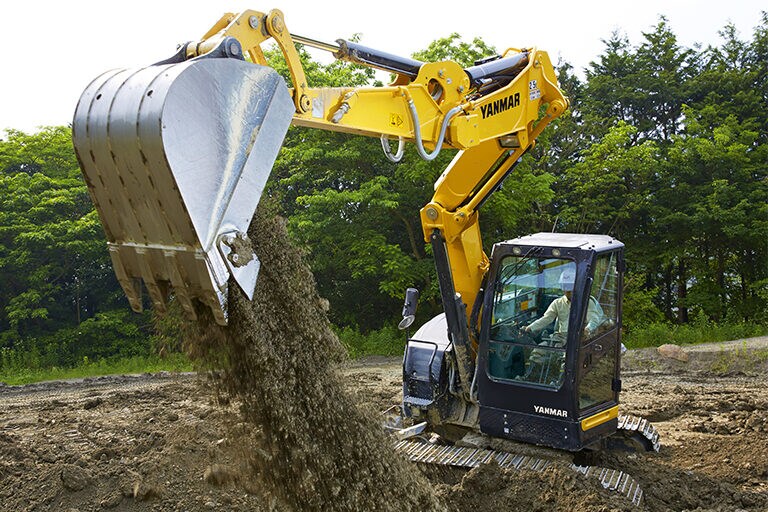

EINZIGARTIGES AUSLEGERKONZEPT
Der Sigma-Ausleger von Yanmar ist ein dreiteiliger Verstellausleger mit einem extrem geringen Schwenkradius, erhöhter Hubleistung und optimaler Einsicht in den Arbeitsbereich. Er glänzt mit weiteren Vorteilen: eine für seine Klasse außergewöhnliche Schütt- und Abtraghöhe in Kombination mit einer beachtlichen Grabtiefe. Bei Arbeiten in engen Gräben mit versetztem Ausleger stößt der zweite Teil des Auslegers nicht gegen die linke Schalung – im Gegensatz zu herkömmlichen Baggern .
FLEXIBEL UND PRODUKTIV
Selbst mit Anbaugerät ist der Löffelstiel dank der allgemeinen Flexibilität dieser Maschine leicht manövrierbar und bewältigt Hindernisse. Die zweite Gelenkverbindung des Auslegers ermöglicht den seitlichen Versatz samt Anbaugerät, ohne den oberen Rahmen drehen zu müssen. Dies stellt einen enormen Gewinn in puncto Produktivität und Sicht für den Fahrer dar.
EXTREM STABIL
Der B7 Sigma-6 Kompaktbagger bietet dank seiner einzigartigen Auslegerkonstruktion ausgezeichnete Stabilität, da sich der Drehpunkt des Auslegers nahe am Schwerpunkt der Maschine befindet. Daher eignet sich die Maschine optimal zum Heben und Absetzen von Lasten auf erhöhten Flächen. Darüber hinaus ist er mit dem patentierten VICTAS-System ausgestattet. Durch dieses einzigartige asymmetrische Kettenprofil erhöht sich der Grip, sodass auch schwere Ladungen, bei denen ein Versetzen des Auslegers erforderlich ist, bewältigt werden können – und das mit der kompaktesten Yanmar-Maschine ihrer Klasse.
LEISTUNGSSTARKER UMWELTFREUNDLICHER MOTOR
Der von Yanmar entwickelte fortschrittliche 53,5-kW-TNV-Motor erfüllt dank der gekühlten Abgasrückführung (AGR), die EU-Emissionsanforderungen der Stufe V – die Stickoxidemissionen werden dadurch drastisch reduziert. Darüber hinaus trägt ein Dieselpartikelfilter (DPF) zur Verringerung der Abgasemissionen bei. Zu den weiteren umweltfreundlichen Merkmalen gehört die Direkteinspritzung für eine sauberere Verbrennung sowie ein Common-Rail-System zur Feinabstimmung der Motorsteuerung. Darüber hinaus werden dank eines exklusiven Regenerationssystems die Ausfallzeiten infolge von Filterverstopfungen und Reinigungsmaßnahmen reduziert.
ELEKTRONISCHE MOTORSTEUERUNG
Die vollelektronische Steuerung bietet intelligente Leistung und Manövrierfähigkeit, wobei die Antriebsmotoren je nach Leistungsbedarf automatisch geschaltet werden. Der Bediener erhält somit immer ein optimales Geschwindigkeits-Leistungs-Verhältnis, was die Nutzung erleichtert. Im Eco-Modus wird darüber hinaus die Motordrehzahl um 300 U/min heruntergeregelt, um den Kraftstoffverbrauch weiter zu reduzieren. Wenn die Bedienhebel 4 Sekunden lang nicht betätigt werden, schaltet der Motor in den Leerlauf. Dadurch lassen sich neben dem Kraftstoffverbrauch auch der Geräuschpegel und die Emissionen senken.
OPTIMALE KONTROLLE
Die Maschine ist mit einem ViPPS-Hydraulikkreislauf mit Proportionalregelung durch drei Pumpen mit variablem Durchfluss sowie einem Mehrwegventil ausgestattet. Die Pumpen schalten sich je nach ausgeführter Operation automatisch zu und vereinfachen dadurch die Bedienung der Maschine. Die Kombination der Pumpenströme trägt zur Erhöhung der Arbeitsgeschwindigkeit bei und ermöglicht die reibungslose und gleichzeitige Ausführung aller Funktionen, auch während der B7 Sigma-6 fährt.

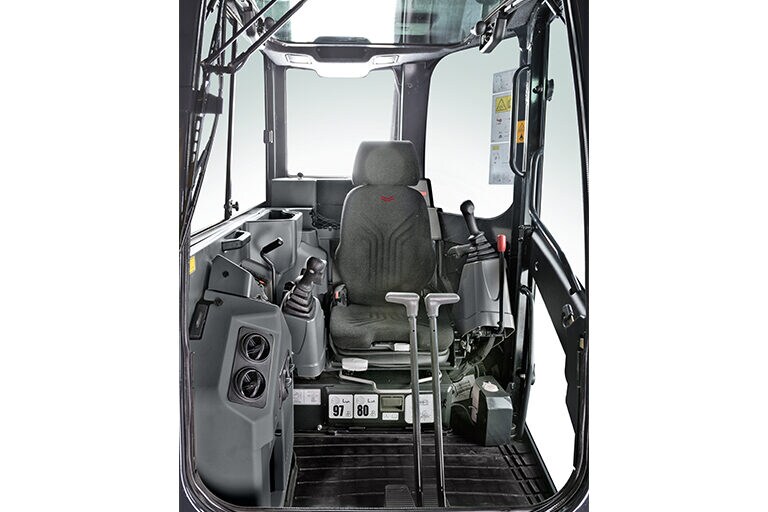

GERÄUMIGE UND KOMFORTABLE KABINE
Yanmar hat der Bedienkonsole viel Aufmerksamkeit geschenkt, um den Komfort und dadurch auch die Produktivität zu erhöhen. Die neue Fahrerkabine ist sowohl breiter als auch länger und für ihre Klasse außergewöhnlich geräumig. Zudem ist es uns gelungen, den Geräuschpegel im Innenraum deutlich zu reduzieren. Der luftgefederte Sitz ist Standard und kann auf verschiedene Weise einzeln oder zusammen mit den Konsolen eingestellt werden, was sonst meist nur bei großen Baggern möglich ist. Dadurch kann der Bediener leicht seine optimale Arbeitsposition finden. Weitere Pluspunkte sind die integrierte Klimaanlage, ein verschließbares Aufbewahrungsfach für Dokumente sowie ein Radio mit USB-Anschluss.
WARTUNGSFREUNDLICH
Die Motorhaube und die rechte Seitenabdeckung lassen sich für die tägliche Wartung einfach öffnen. Dies ermöglicht den Zugriff auf alle wichtigsten Wartungspunkte, einschließlich Luftfilter, Kühler, Betankungspumpe, Batterie, Kraftstofftank, Hydrauliköltank usw. Die Sicherungen und Relais befinden sich unter dem Sitz und sind dadurch ebenfalls leicht zugänglich. Der Dieselpartikelfilter (DPF) und der Dieseloxidationskatalysator (DOC) sind beide wartungsfrei, während der Rußfilter (SF) nur alle 3.000 Betriebsstunden gereinigt werden muss.
Optionen
AUSRÜSTUNGEN
- Stahlketten
- Aufschraubbare Gummiplatten für Stahlketten YCE – Garantie 12 Monate
- Greiferkreis (Halbkreis)
- Zusätzliches Kontergewicht (+400 kg)
- Steuerkreis für hydraulischen Schnellwechsler (5.Kreis) 150-165 bar (+-3)
- Schnellkupplungen
- Bio-Öl Befüllung, Standard
- Bio-Öl Befüllung, Panolin
- 1 LED Arbeitsscheinwerfer
- 1 Rundumleuchte LED mit Stifthalterung
- Rundumleuchte, gelb mit Magnet Aufnahme
KOMFORT
- Kunstoffsitz ohne Logo
- Zentralschmieranlage
- Hebebescheinigung
SICHERHEIT
- Abbruch-Gitter FOPS 2 (vorne + Dach)
- Batterie-Schalter (Kunststoff)
- Sonderlackierung
