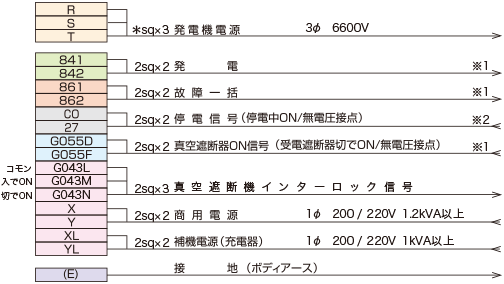

AY20L/AY40L（低圧/高圧）

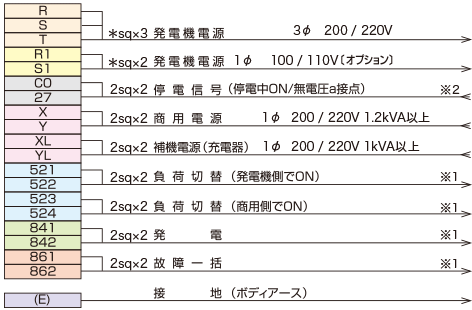

AP25C～AP115Cクラス
- ※1無電圧接点、接点容量1A以下（AC250V DC30V以下）。
- ※2外部より停電信号を入力する場合は、継電器（27R）をソケットから引き抜いて下さい。

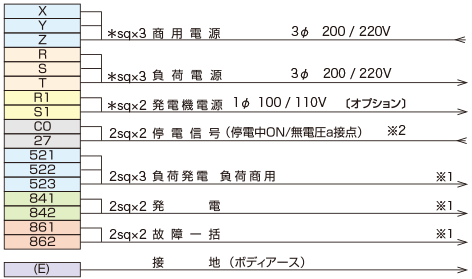

AP155D・AP230D～AP500Eクラス、AY20L-500（625）L
- ※1無電圧a接点、接点容量を1A以下（AC250V DC30V以下）。
- ※2外部より停電信号を入力する場合は、継電器（27R）をソケットより引き抜いて下さい。

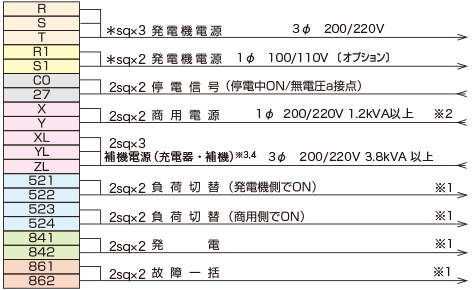

AP155F
- ※機種により多少の変更があります。
- ※機種によって配線太さが異なります。
- ※1無電圧接点、接点容量を1A以下（AC250V DC30V以下）。
- ※2外部より停電信号を入力する場合は、継電器（27R）をソケットから引き抜いて下さい。
- ※3オープン仕様時はXL、YLに2sq×2 補機電源（充電器）1φ200/220V 1kVA以上を接続ください。
- ※4切替器の2次側出力を供給願います。
条件
| 使用電線 |
600Vもしくは6600V
架橋ポリエチレン絶縁ビニルシース電線（CV）3芯 |
| 布設方式 |
管路布設 1または2管 |
| 電圧 |
低圧クラス：200/220V、400/440V、高圧クラス：6600V |
| 周波数 |
50/60Hz |
| 亘長 |
25m |
| 電圧降下 |
2% |
- ※電気配線工事は、「電気設備に関する技術基準」および「内線規定」等に従い、工事資格者が必ず行ってください。
電源ケーブルめやす
| 機種名 |
主回路（mm2） |
単相回路（mm2） |
| AP25C |
14 |
8 |
| AP35C |
38 |
14/8 |
| AP45C |
60 |
14 |
| AP65C |
100 |
22 |
| AP95C |
150 |
38 |
| AP115C |
200 |
38 |
| AP155D |
100 |
38 |
| AP155F |
100 |
- |
| AP230D |
250×2 |
38 |
| AP280D |
200×3 |
60 |
| AP300C |
200×3 |
60 |
| AP385E |
200×3 |
60 |
| AP450E |
250×4 |
60 |
| AP500E |
250×4 |
60 |
| AY20L-500L |
325×3 |
60 |
| AY20L-625L |
200×3 |
- |
| AY20L-500H |
38 |
- |
| AY20L-625H |
38 |
- |
| AY40L-750H1 |
38 |
- |
| AY40L-1000H1 |
38 |
- |
| AY40L-1250H1 |
38 |
- |
- ※電気配線工事は、「電気設備に関する技術基準」および「内線規定」等に従い、工事資格者が必ず行って下さい。
